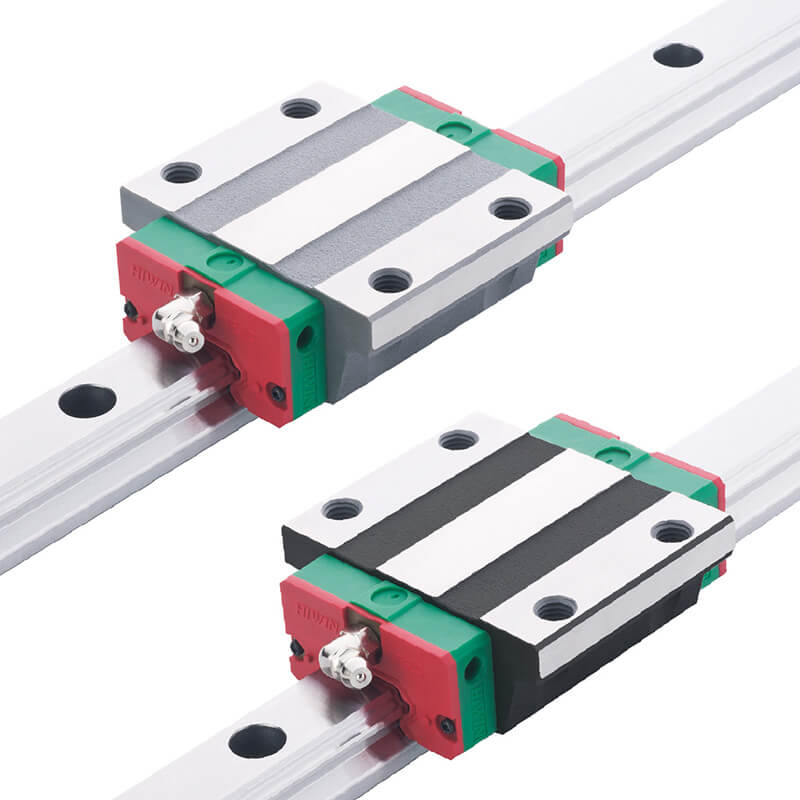

安装基准面精度与预压损失率的量化关联：上银直线导轨现场补偿方案及实测验证

在精密机床与自动化设备的现场装配中，一个常被忽视的细节——安装基面的形位公差，往往是导致导轨预压失效、刚性下降和寿命缩短的根源。针对这一工程痛点，对一组直线导轨在不同安装基准面精度下的预压损失率进行了量化测试，得出了可指导现场操作的补偿方案。

测试采用同一批次、同一预压等级（Z2，中预压）的导轨副，将其安装于四组平面度分别为1μm/500mm、3μm/500mm、5μm/500mm和8μm/500mm的基面上。通过测量滑块在行程中点与两端的垂直方向位移差，计算预压损失率。结果显示：在1μm/500mm基面上，预压损失率仅为2.3%，滑块实际预压接近设计值；在3μm/500mm基面上，预压损失率达12.7%；在5μm/500mm基面上，损失率骤升至28.5%；而在8μm/500mm基面上，损失率高达46.2%，滑块在实际运行中已呈现间隙状态。

进一步分析表明，预压损失并非均匀分布。当基面存在局部凸起时，滑块经过该区域时承受额外挤压，滚珠接触应力可瞬时提升至设计值的180%-220%，加速该位置的滚道疲劳。而在基面凹陷处，滑块则完全失去预压，导致运行间隙出现，引发冲击载荷。在对失效导轨的拆解分析中观察到，失效点位置与基面高点误差分布高度吻合，相关系数达到0.89。这说明预压损失不仅影响刚度，更直接决定了导轨的局部疲劳寿命。

针对上述问题，现场可采用“刮研补偿法”进行修复。即先使用电子水平仪或激光干涉仪测量基面全长的平面度误差曲线，然后根据误差曲线的镜像，采用手工刮研或机械研磨的方式去除高点。在一个实测案例中，将一条全长2.4米的基面从原始平面度6μm/500mm修正至2.5μm/500mm后，同一导轨的预压损失率从34.5%降至8.2%，滑块全程摩擦力波动从±2.1N收窄至±0.7N，系统综合刚性提升约22%。

同时，安装顺序对预压保持同样关键。测试对比了两种锁紧策略：策略A为从一端向另一端顺序锁紧螺栓；策略B为从中间向两端、按对角线顺序分三次逐步施加扭矩（最终扭矩的50%、75%、100%）。在相同基面精度（3μm/500mm）下，策略A导致的预压损失率为18.6%，而策略B仅为8.3%。这是因为策略B能有效释放基面与导轨间的弹性变形积累，使导轨更好地贴合基面，而非被迫扭曲。

除了预压损失，基面平行度误差（两条并列导轨安装基面之间的平行度）的影响同样显著。在平行度误差为4μm/500mm时，从动轨滑块相较于基准轨滑块的行走阻力平均值高出约65%，且在工作台往复运动中产生明显的附加偏航力矩，加速从动轨的偏磨。现场调整时，可利用基准轨安装千分表，逐段调整从动轨位置，使两导轨间距在全程的变化量控制在±3μm以内，可有效降低偏磨风险。

综上，安装基面的精度是发挥导轨性能的“第一道关口”。如需在设备装配或现场维修中获得更具体的刮研工艺指导、锁紧扭矩表或形位公差检测服务，欢迎联系技术工程师提供现场支持。
