晶圆预对准核心技术：上银自动晶圆寻边器原理与高精度应用解析

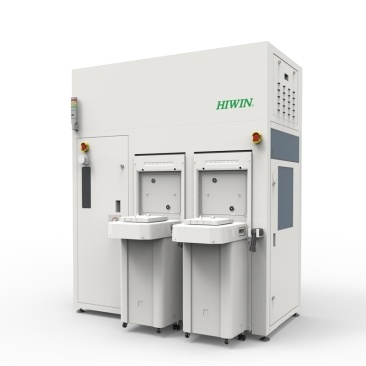

在半导体制造与前道工序中，晶圆（硅片）的精准定位是确保光刻、刻蚀、薄膜沉积等工艺高良率的基石。上银（HIWIN）作为精密传动与控制领域的领先者，其开发的自动晶圆寻边器（Pre-aligner） 正是实现晶圆快速、高精度预对准的核心部件。本文将深入解析其工作原理、关键技术数据与在半导体自动化产线中的核心价值。

一、 核心工作原理：非接触式光学寻边与机械校正

上银自动晶圆寻边器的核心任务，是将随意放置在承载台（如机械手末端或载入端口）上的晶圆，通过检测其缺口（Notch）或平边（Flat），调整至预设的标准角度与圆心位置。其工作流程主要分为三步：

高精度旋转与吸附：晶圆被真空吸附于寻边器的多孔陶瓷或金属承盘上。承盘由内置的高精度直驱电机（DD马达） 直接驱动旋转。相较于传统的“电机+皮带/齿轮”传动，直驱技术消除了回程间隙、皮带磨损等误差源，使得旋转定位精度可达±0.01°，重复定位精度高达±0.005°，转速可达300 rpm以上，保证了高效的寻边节拍。

光学传感器边缘检测：在晶圆匀速旋转过程中，安装在寻边器一侧的对射式或反射式高精度激光传感器/线阵CCD传感器，持续扫描晶圆的边缘轮廓。传感器以极高的采样频率（通常为数千赫兹）捕捉晶圆边缘与基准位置的径向距离变化。当晶圆旋转至缺口或平边位置时，径向距离会发生特征性突变（如缺口瞬间内缩数十至数百微米）。控制系统通过分析这些变化，精确计算出缺口的角度位置、晶圆的圆心偏心量（Eccentricity）以及半径。

自动校正与对准：控制系统根据传感器采集的数据进行计算。首先，通过旋转将缺口旋转至目标角度（如0°、90°或270°）。其次，利用寻边器内置的精密滑台机构（通常由直线导轨与滚珠丝杠驱动） 或通过外部机械手的协同运动，根据计算出的偏心量，将晶圆的圆心精确推送到设备制程腔室的机械手取片位置。整个寻边与校正过程通常在3至8秒内完成，大幅提升了设备吞吐量。

二、 关键技术参数与性能优势

上银自动晶圆寻边器的设计充分考虑了半导体制造的严苛要求，其关键性能指标如下：

适用晶圆尺寸：覆盖主流2英寸至12英寸（300mm）晶圆，并可定制化支持其他异形基板。

寻边精度：角度对准精度可达±0.02°，圆心位置对准精度（寻心精度）通常优于±0.05mm，部分高精度机型可达±0.01mm。

缺口/平边检测分辨率：传感器系统能够可靠检测深度/宽度大于0.3mm的标准SEMI缺口，识别准确率超过99.99%。

洁净度与材料：整机采用耐腐蚀、低产尘的铝合金或不锈钢材料，关键运动部件表面经过特殊处理。内部采用负压密封设计，有效防止颗粒物逸出，满足ISO Class 2至4级洁净车间要求。

通讯接口：支持EtherCAT、EtherNet/IP、PROFINET等主流工业实时以太网协议，可无缝集成于各类半导体设备主控制系统。

三、 在半导体自动化产线中的核心价值

提升光刻机等核心设备效率：作为光刻机、涂胶显影机、电子束检测设备的前端模块，寻边器为晶圆提供了统一的基准，避免了因晶圆位置偏差导致的工件台重复调焦、对准时间延长甚至对准失败，直接提升了核心设备的有效利用率。

保障工艺一致性：在薄膜沉积、刻蚀等工艺中，精确的晶圆定位确保了工艺腔室内气流场、温度场或等离子体分布的均匀性作用于晶圆表面，从而提高膜厚均匀性、刻蚀深度一致性等关键工艺指标。

降低碎片风险：在高速、高频次的机械手搬运过程中，如果晶圆圆心偏差过大，极易发生碰撞或滑落。经过寻边器校正后，机械手每次都能以相同的姿态和位置取放晶圆，极大地降低了碎片风险，保障了生产安全。

四、 结语

上银自动晶圆寻边器集成了高精度直驱电机技术、亚微米级光学传感技术以及智能控制算法，是半导体设备实现自动化和智能化不可或缺的精密部件。其卓越的性能、稳定的可靠性和优异的洁净控制能力，正为全球半导体制造商提供着关键的制程保障，助力智能制造向更高精度、更高效率迈进。对于寻求提升晶圆处理设备性能与稳定性的客户而言，深入理解并选择合适的寻边器方案至关重要。
