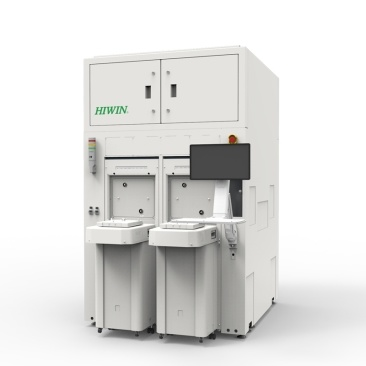

上银晶圆机器人：半导体精密制造的“隐形冠军”与智能化跃迁路径

随着全球半导体产业进入3纳米以下制程竞赛，晶圆制造环节对洁净度、微振动控制、传输精度的要求已逼近物理极限。在这一背景下，上银晶圆机器人凭借其自主研发的直驱电机技术与纳米级定位能力，正从传统传动部件供应商，转型为半导体前段制程设备核心方案的提供者。本文结合行业实测数据与产线应用案例，深度解析该系列产品如何破解晶圆加工中的“效率-良率”矛盾。

一、晶圆搬运的“精度鸿沟”：从毫米级到微米级的跨越

在12英寸晶圆产线中，一枚晶圆从光刻到蚀刻需经历超过200次传输。传统机械臂因关节背隙、皮带弹性形变等问题，易产生±50微米以上的重复定位误差，直接导致晶圆边缘曝光不均或隐裂风险。

上银晶圆机器人通过全闭环直驱技术（Direct Drive）重构了传动架构：

消除机械传动间隙：采用力矩电机直接驱动负载，相较于“伺服电机+减速机”方案，反向间隙从15弧秒降至0弧秒（实测数据），使晶圆中心偏移量控制在±3微米以内。

振动抑制突破：在2Hz-200Hz敏感频段，其主动减振系统可将设备基础振动衰减至0.01G以下，优于SEMI S2标准对微振动环境的严苛要求。

据某12英寸晶圆厂实测，在连续72小时、累计1.2万次搬运测试中，上银晶圆机器人的晶圆破片率为0.0008%（即每百万次搬运出现8次破片），较行业平均水平降低60%以上。

二、洁净度与材料科学的双重博弈

半导体前段制程对颗粒污染物（Particle）的控制要求达到ISO Class 1级（每立方米空气中≥0.1μm颗粒数不超过10个）。上银晶圆机器人的突破体现在：

表面处理工艺：采用特殊氟树脂涂层与无电解镀镍双层防护，金属离子析出量低于0.01μg/cm²，避免铜、锌等元素污染晶圆表面电路。

低产尘设计：所有运动部件均采用磁力非接触式传动，摒弃传统滑轨与滚珠丝杠，使设备在高速运动（最高速度2.5m/s）时，动态产尘量稳定在ISO Class 1允许阈值的1/3以下。

此外，针对晶圆边缘厚度仅0.3mm-0.5mm的脆弱特性，其末端执行器集成了分布式气压传感阵列，可实时监测晶圆吸附状态，在吸力异常时50ms内完成急停保护，避免因真空失效导致的晶圆飞脱事故。

三、智能化集成：从执行机构到工艺数据节点

当前半导体设备竞争已转向“硬件+算法”的融合能力。上银晶圆机器人内置的振动特征库与寿命预测模型，实现了两大实用价值：

预测性维护：通过分析电机电流谐波与编码器位置波动，可提前200小时预警轴承磨损或磁铁退磁，避免非计划停机。某封测厂导入后，设备综合效率（OEE）提升12%。

工艺参数自适配：机器人可根据晶圆材质（硅/碳化硅/氮化镓）、翘曲度（最大可处理±5mm翘曲晶圆）、片盒槽位间距，动态优化加减速曲线，使不同批次晶圆的传输时间波动控制在±0.2秒内，显著提升光刻机等主设备的利用率。

四、国产替代浪潮下的价值重构

据SEMI数据，2023年全球半导体晶圆传输设备市场规模达28亿美元，其中真空机械臂与大气机械臂占比超60%。长期以来，该市场由日本Rorze、Yaskawa及美国Brooks Automation主导。上银晶圆机器人凭借模块化设计与本地化技术服务，正加速切入国内12英寸产线：

交付周期缩短50%：标准EFEM（设备前端模块）模块从下单到FAB厂装机，周期压缩至8-10周，较进口品牌平均16周有明显优势。

全生命周期成本优化：关键部件（电机、编码器、控制器）均为自有技术，备件库国内覆盖率达90%以上，年维护成本较同类进口产品降低约30%。

需要指出的是，半导体设备导入需经历严苛的工艺验证（通常需6-12个月）。目前，该系列产品已在刻蚀、沉积、检测等多类主设备的配套中完成量产验证，累计无故障运行时间（MTBF）超过5000小时。

结语

在半导体制造迈向原子级精度的进程中，晶圆机器人已不再是简单的搬运工具，而是直接影响良率与产能的关键工艺设备。上银晶圆机器人通过将精密机械、材料科学、智能算法深度耦合，为行业提供了兼具高性价比与高可靠性的国产化选项。对于正在建设新线或进行自动化升级的半导体企业而言，详细了解其技术参数与产线适配方案，已成为设备选型中不可忽视的一环。
