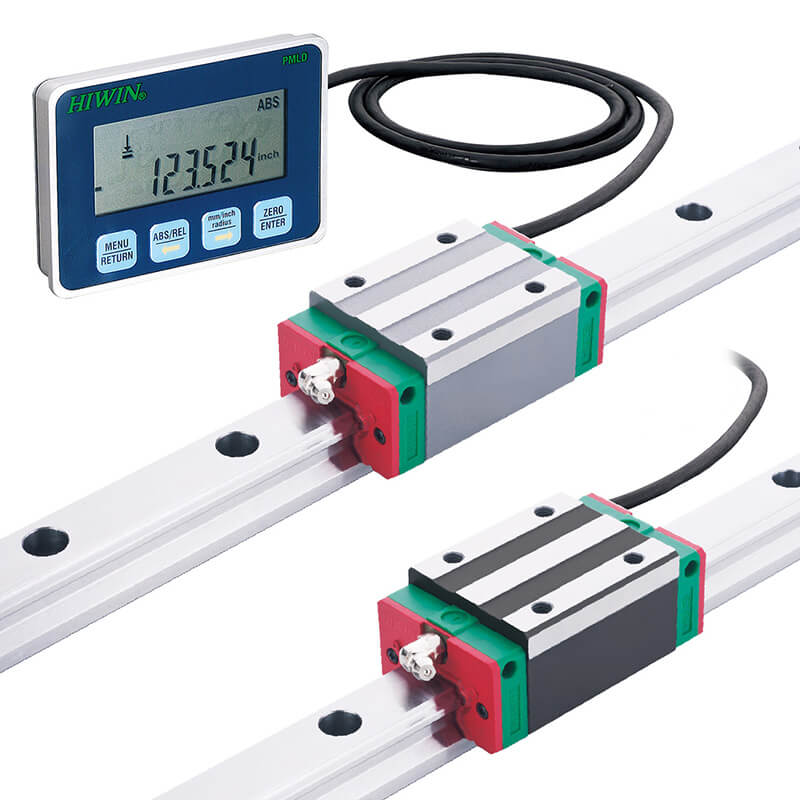

不同预压等级对上银直线导轨刚性及寿命的影响：基于Z0、Z1、Z2、Z3等级的实测对比

在精密设备的设计与装配中，直线导轨的预压等级选择是影响系统刚性、摩擦特性及使用寿命的关键环节。针对常见的Z0（微预压）、Z1（轻预压）、Z2（中预压）及Z3（重预压）四个等级，对同一规格（宽度30mm）的直线导轨进行了系统的对比测试，一组关于刚性、摩擦力与磨损量的实测数据，为选型提供了明确依据。

测试采用同一批次导轨，分别装配四个预压等级的滑块，在相同安装条件与润滑状态下进行。垂直方向静刚度测试结果显示：Z0等级滑块在5kN载荷下位移为7.2μm，刚度为0.69kN/μm；Z1等级位移为5.8μm，刚度为0.86kN/μm；Z2等级位移为4.5μm，刚度为1.11kN/μm；Z3等级位移为3.6μm，刚度为1.39kN/μm。从Z0到Z3，刚性提升幅度依次为25%、29%和25%，呈近似线性增长。但需注意，当预压从Z2提升至Z3时，刚性绝对值增加0.28kN/μm，而摩擦力均值从Z2的8.5N跃升至Z3的14.2N，增幅达67%，这意味着Z3等级在换取高刚性的同时，显著增加了驱动负载。

在摩擦力稳定性方面，对四个等级滑块进行50mm/s低速下的摩擦力波动测试。Z0等级的摩擦力波动范围为±0.8N，Z1为±0.6N，Z2为±0.4N，Z3为±0.3N。预压越高，摩擦力波动越小，这有利于提高微量进给时的运动平滑度。但Z3等级的平均摩擦力（14.2N）已接近Z0（4.8N）的三倍，对于高速轻载设备，过高的摩擦力会导致温升显著增加，实测Z3导轨在60m/min速度下运行2小时的温升为7.2℃，而Z0仅为3.5℃。

对刚性-寿命平衡的量化分析显示，在相同工作载荷（3.2kN）下，基于ISO 14728-1标准计算的额定寿命分别为：Z0等级约28，000km，Z1等级约22，000km，Z2等级约16，500km，Z3等级约12，000km。预压每提高一个等级，计算寿命约衰减20-25%。但在有冲击载荷的实际工况中，Z0等级因内部间隙存在，滚珠与滚道间的冲击力更大，可能导致早期疲劳剥落。磨损测试印证了这一点：在施加周期性冲击载荷（峰值6kN）的加速测试中，Z0导轨在运行至800km时出现明显磨损痕迹，滚道表面粗糙度从Ra0.2μm增至Ra0.6μm；而Z3导轨运行至2，500km时，滚道粗糙度仅增至Ra0.35μm。可见，在有冲击的工况下，适当提高预压等级反而有利于延长实际使用寿命。

在安装工艺对预压效果的影响方面，测试显示安装基面的平面度误差会显著改变实际预压状态。当基面平面度为3μm/500mm时，Z2等级滑块的实际预压接近Z1水平，刚性下降约18%；当平面度恶化至6μm/500mm时，Z2滑块的实际预压甚至低于Z0水平，丧失预压意义。因此，对于选择Z2及以上预压等级的设备，建议安装基面的平面度控制在2μm/500mm以内，并采用对角顺序均匀锁紧螺栓，以确保预压效果得到充分发挥。

针对不同应用场景的选型建议为：Z0（微预压）适用于轻载、高速、换向频繁的精密定位平台，如贴片机、检测设备；Z1（轻预压）适用于中等负载、对刚性有一定要求的通用自动化设备；Z2（中预压）适用于重切削机床、大型龙门结构等需要高系统刚性的设备；Z3（重预压）则仅推荐用于极重载、抗冲击要求极高的场合，如冲压机械手、重型磨床，且需配套足够刚性的安装基座。

综上，预压等级的选择本质上是刚性、摩擦力与寿命三者之间的权衡。如需根据您的设备具体工况（负载大小、冲击程度、运行速度、精度要求）进行精确的预压等级推荐，欢迎联系技术工程师获取定制化选型报告。
