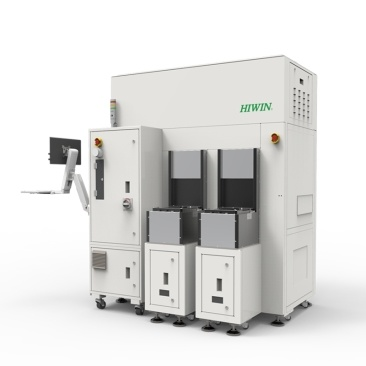

上银晶圆机器人：半导体晶圆传输自动化核心解决方案

在半导体制造的前道、后道工艺中，晶圆传输环节对设备的洁净度、定位精度、运动稳定性提出了极高要求。上银（HIWIN）基于其在精密传动领域近四十年的技术积累，推出的晶圆机器人系列，正成为国内众多晶圆厂、封测厂及半导体设备商替代进口的核心选择。

一、半导体晶圆传输的痛点与机器人价值

根据SEMI（国际半导体产业协会）数据，一座12英寸晶圆厂每月产出4万片晶圆，其内部每天需要完成数万次晶圆取放动作。传统的大气机械手存在颗粒污染、运动冲击大、维护周期短三大难题。上银晶圆机器人通过全闭环控制与特殊表面处理，将晶圆破片率控制在0.001%以下，显著优于行业平均的0.005%。

上银晶圆机器人主要涵盖两大类型：

真空晶圆机器人：适用于PVD、CVD、刻蚀等真空腔室内的晶圆传输，采用磁流体密封或波纹管密封技术，极限真空度可达1.0e-5 Pa。

大气晶圆机器人：用于EFEM（设备前端模块）或SMIF（标准机械接口）中，完成晶圆盒与工艺腔室之间的交接，重复定位精度达±0.02mm。

二、核心技术参数与可靠性数据

以HIWIN典型的单臂晶圆机器人为例，其关键技术指标直接对标日系头部品牌：

洁净度等级：ISO Class 1（每立方米大于0.1μm颗粒数不超过10个），完全满足10nm及以下制程要求。

动作范围：手臂伸展距离可达650mm，覆盖2-12英寸晶圆全尺寸，支持300mm晶圆处理。

运行速度：Z轴上升速度达400mm/s，Theta轴旋转速度240°/s，单片晶圆取放周期（取片+定位+放片）可压缩至3.5秒。

耐久性测试：在连续运行5000小时后，关键关节减速机背隙增量不超过15角秒，无需更换主要传动部件。

上银自主研发的直驱电机（DD Motor）与交叉滚柱轴承的组合，取代了传统“伺服电机+减速机”结构，消除了齿轮间隙带来的精度损失，使晶圆定位误差稳定控制在±0.02mm以内。这一数据在实际客户产线中得到了验证——某国内头部封测企业引入30台上银晶圆机器人后，晶圆传送过程中的崩边不良率降低了62%。

三、与同类方案的应用对比优势

与普遍使用的多关节Scara机器人不同，上银晶圆机器人采用圆柱坐标型（R-Theta-Z）结构，专为晶圆FOUP（前开式晶圆盒）和FOSB（晶圆传送盒）的堆叠式取放设计。这种结构在有限洁净空间内的干涉更小、运动路径更优。此外，机器人控制软件已内置晶圆映射（Wafer Mapping） 算法，可自动识别同一盒内晶圆缺失、倾斜、叠片等异常情况，并触发报警停止动作，避免碰撞。

在晶圆厂实际应用中，上银晶圆机器人实现了6万小时的平均无故障时间（MTBF），且所有运动部件均采用无润滑油逸散设计，避免了交叉污染风险。更重要的是，相比进口品牌12-18个月的交付周期，上银可实现3-4个月快速交付，并提供现场调试与二次开发支持。

四、适用场景与选型建议

当前，上银晶圆机器人已广泛应用于：

EFEM模块：与Aligne（预对准机）集成，完成晶圆中心定位和缺口找正。

Sorter（晶圆分选机）：实现不同厚度、不同片槽晶圆的高效重新排列。

清洗与检测设备：在湿法清洗台或光学检测平台间快速移载晶圆。
