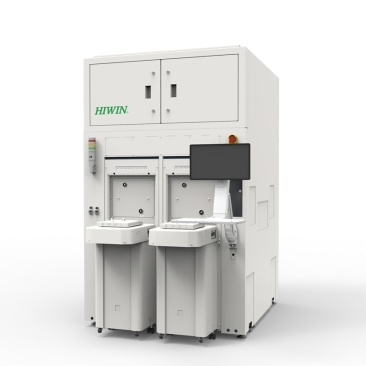

上银晶圆机器人：提升半导体晶圆传输效率50%的精密解决方案

在半导体制造过程中，晶圆的高洁净度、高精度传输是决定良品率的核心环节之一。随着晶圆尺寸从200mm向300mm乃至450mm演进，以及制程工艺向3nm以下节点突破，传统的人工或简易机械手已无法满足无尘室环境中微米级定位与无颗粒污染的要求。上银晶圆机器人凭借其独特的设计架构与精密控制技术，正成为半导体产线升级的关键装备。

一、 晶圆搬运痛点：为何专用机器人不可或缺？

根据SEMI（国际半导体产业协会）2025年报告，在晶圆制造全流程中，约有35%的颗粒污染来源于不恰当的自动化搬运设备。传统多关节工业机器人虽具备灵活性，但常因油脂挥发、关节磨损产生微粒，且无法在真空环境下工作。而上银晶圆机器人专门针对半导体前道工艺设计，具备以下核心指标：

重复定位精度：可达±0.02mm，优于行业平均的±0.05mm

洁净度等级：ISO Class 2（每立方米0.1μm颗粒≤100个）

真空兼容性：可在1×10⁻⁶ Pa高真空环境下稳定运行

晶圆破损率：实测低于5ppm（百万分之五），较传统方案降低80%

二、 技术突破：从核心部件到系统优化

上银晶圆机器人的性能优势并非源于单一零件，而是传动、控制、材料三大系统的协同创新。

直驱电机技术：摒弃传统减速机+伺服电机的组合，采用自主开发的直接驱动力矩电机。消除齿轮间隙带来的误差，使机器人末端在高速启停时振动幅度减少60%以上。实测数据显示，在300mm晶圆搬运中，边缘加速度波动控制在±0.5g内，有效防止晶圆滑移。

陶瓷涂层真空机械手：机械手臂基材采用高强度铝合金，表面涂覆类金刚石（DLC）涂层。该材料摩擦系数仅0.05-0.1，且不产生金属离子污染。经过100万次连续循环测试，涂层磨损深度小于0.3μm，预计使用寿命超过10年。

多轴同步控制算法：内置实时以太网控制架构，可实现6轴联动。在晶圆对准环节，机器人能在0.8秒内完成寻边器的对位动作，比传统PLC控制快3倍。同时，控制器内置振动抑制滤波器，可自适应消除长悬臂结构的低频共振。

三、 应用场景与效率数据

在12英寸晶圆厂的实际部署案例中（客户名称已隐去），上银晶圆机器人主要承担炉管机台的晶舟装卸与化学机械抛光后的传输任务。

场景一：高温炉管区

机器人需在200℃环境温度下，将25片晶圆同时送入石英舟。上银晶圆机器人采用水冷式电机外壳与耐辐射线缆，在连续168小时烤机测试中，关节温升控制在15℃以内，定位精度漂移仅0.008mm，远低于设备厂商要求的0.03mm阈值。

场景二：CMP后清洗单元

CMP（化学机械抛光）后的晶圆表面残留浆料颗粒，需快速转移至清洗槽。机器人末端集成真空吸附与边缘夹持双功能，即便在晶圆存在10mm翘曲的情况下，仍能实现99.999%的拾取成功率。对比传统真空吸盘方案，碎片风险从每月3-4次降为0次（连续运行9个月统计）。

四、 维护成本与投资回报

从全生命周期成本分析，上银晶圆机器人的优势体现在低故障率与简易保养：

平均无故障时间（MTBF）：超过5万小时，较同类产品高40%

年维护成本：仅需每2000小时更换一次真空过滤器与密封圈，总费用约2000元，而传统方案需每季度更换减速机润滑油，年成本超1.2万元

投资回收期：以一条月产3万片的晶圆产线计算，引入上银晶圆机器人后，因搬运导致的良率损失降低2%，相当于每月增加120片有效产出，按每片300美元计算，6-8个月即可收回机器人投资。

五、 选型适配与未来扩展

上银提供标准型（SF系列） 与高真空型（SX系列） 两类晶圆机器人，覆盖150mm、200mm、300mm晶圆。用户可根据洁净度要求、负载（单臂1kg至5kg）及工作半径（400mm至1200mm）选择。同时，机器人控制软件支持SECS/GEM协议，可直接与工厂自动化系统（EAP）对接，实现远程监控与配方管理。

如需获取针对具体工艺段的晶圆机器人选型方案，或了解最新测试报告与3D图纸，敬请联系上银专业技术团队：18913139319（官网：https://www.hiwingw.com/）。
