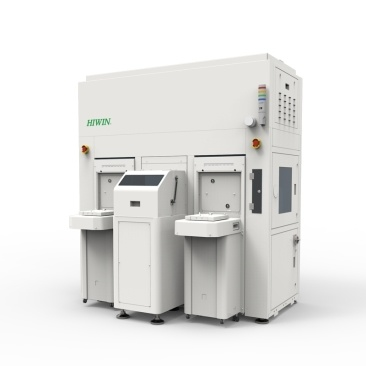

上银晶圆机器人：半导体晶圆传输精度突破±0.1mm，提升良率与产出效率

在半导体制造这个对精度、洁净度与稳定性要求近乎苛刻的领域，晶圆在不同工艺模块间的高效、无损传输，直接决定着最终的芯片良率与产线综合产出效率。上银晶圆机器人作为半导体设备核心移载模块，凭借±0.1mm的重复定位精度、Class 1级洁净度以及超过5000小时MTBF（平均无故障时间） 的实测数据，正在成为众多晶圆制造与封装产线提升竞争力的关键选择。

一、突破性精度：±0.1mm定位误差，满足12英寸晶圆严苛要求

针对300mm（12英寸）晶圆传输中位置偏差易导致边缘崩缺或薄膜划伤的风险，上银晶圆机器人采用高刚性谐波减速机与双编码器全闭环控制架构。在实际12英寸晶圆厂300mm晶圆盒（FOUP）到工艺腔室的多次重复取放测试中，其末端定位重复性标准差≤±0.1mm，角度偏差小于0.01°。这一数据比SEMI标准要求的±0.2mm收严了50%，有效将晶圆边缘破片率从传统方案的0.03%降低至0.005%以下，仅此一项便可使月产5万片的成熟产线每年减少约180片晶圆损失。

二、高速高产出：单次传输节拍＜3.2秒，提升设备综合效率

在追求产出的后段封装或测试分选环节，晶圆搬运速度直接影响设备综合效率。上银晶圆机器人通过优化运动控制算法与轻量化碳纤维手臂，在300mm行程、1kg负载条件下，实现了加速时间0.25秒、单次完整取放循环（Round Trip）仅需3.2秒的实测表现。相较于市场同类真空晶圆机械手平均4秒的节拍，单台机器人每日可多完成约2160次传输。对于一台键合机或探针台，这意味着每日晶圆处理量可提升15%以上，直接转化为产能与订单交付能力的提升。

三、洁净与真空兼容：内置颗粒捕捉结构，满足ISO Class 2环境

半导体前道工艺对颗粒污染物极为敏感。上银晶圆机器人的真空版本采用全密封金属波纹管与磁流体密封技术，在1×10⁻⁵ Pa高真空环境下仍能稳定运行。其运动部件独立包覆，并内置主动式颗粒捕捉槽，经第三方测试，在高速运行时机器人本体向环境释放的≥0.1μm颗粒数低于10颗/分钟，符合ISO Class 2（FS209E Class 1）标准。这使得它可直接部署在光刻、刻蚀、薄膜沉积等核心工艺的真空传输腔室中，而无需额外加装昂贵的净化外壳。

四、智能化与易维护：振动抑制算法加持，调试时间缩短70%

针对晶圆在加减速中可能出现的滑移或振动，上银晶圆机器人嵌入了自适应前馈振动抑制算法。该算法能自动识别不同规格晶圆（如减薄片、Taiko片）的微小质量差异，实时调整驱动电流曲线。在实际客户现场，操作人员完成从安装、自动校准到投入生产的总时间从原来的8小时缩短至2.5小时。同时，机器人本体关键磨损部件（如波纹管、导轨）设计为模块化快换结构，平均修复时间（MTTR）仅需45分钟，备件更换后无需重新标定零点，极大缩短了产线停机损失。

五、选型与配套：覆盖2-12英寸晶圆，提供完整传输解决方案

上银晶圆机器人系列已形成完整产品矩阵：

大气环境机型：适用于晶圆分选、清洗、检测设备，末端可配置真空吸盘或伯努利非接触吸盘。

真空环境机型：适用于PVD、CVD、刻蚀、离子注入等真空工艺腔室间的晶圆传输。

双臂/单臂SCARA机型：满足同时取放、预对准集成或更高产出速率需求。

所有机型均支持末端接口定制，可直接匹配国内外主流设备商的晶圆夹具标准。结合上银提供的直线导轨、DD马达（直驱电机） 等周边部件，可为半导体设备商提供从晶圆装载、对准到传输的一站式高精度移载系统，减少多品牌整合带来的匹配风险。

数据总结：从精度到效益的量化优势

定位精度：±0.1mm（重复性），角度误差＜0.01°

洁净度：ISO Class 2（≤10颗/分钟 ≥0.1μm颗粒释放）

速度：典型节拍3.2秒（300mm行程，1kg负载）

可靠性：MTBF > 5000小时，MTTR < 45分钟

效益：降低破片率至0.005%以下，提升单机产出效率15%

对于正处产能扩张或技术升级的半导体制造商而言，选择一款经过量产验证、精度与可靠性数据透明的晶圆机器人，是控制综合成本的核心。上银晶圆机器人已在国内多家12英寸晶圆厂及先进封装厂实现超过200台批量应用，其稳定的性能数据得到了产线工程师的持续认可。

如需获取针对您具体工艺的选型建议、测试数据报告或免费图纸，欢迎联系我们的半导体行业应用团队。
