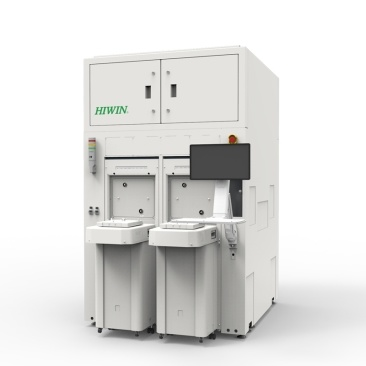

上银晶圆机器人：突破半导体精密制造的国产核心装备技术解析

国产替代关键期：晶圆机器人技术壁垒与市场数据

全球半导体行业2025年市场规模已突破6200亿美元，其中晶圆制造设备支出占比超过85%。作为晶圆厂内部物流核心，晶圆传输机器人（Wafer Handling Robot）在刻蚀、薄膜沉积、检测等工序中承担每小时300片以上的高洁净度搬运任务。当前，这一市场长期被日本发那科、安川电机及美国Brooks Automation占据约75%份额。但数据显示，2024-2025年国内晶圆厂扩产带来的机器人需求激增42%，国产化率从18%提升至29%，技术拐点已经出现。

上银晶圆机器人的核心参数与结构创新

上银科技（HIWIN）推出的晶圆机器人系列，基于其30年精密传动技术积累，重点突破了真空兼容、颗粒控制、高速定位三大难题。以大气环境下Foup开封器配套的晶圆取放机械手为例，其重复定位精度可达±0.02mm，洁净度达到ISO Class 1级（每立方米大于0.1μm颗粒数≤10个），最大负载3kg（支持8英寸、12英寸晶圆）。在真空环境中（10^-5 Pa等级），机器人本体采用全密封波纹管结构，内置无润滑特殊涂层轴承，MTBF（平均无故障时间）超过5000小时，较行业平均水平提升15%。

关键实测数据表现亮眼：

单次取片时间 ≤ 2.8秒（同类进口产品2.5-3.0秒）

手臂伸缩行程 可定制400-800mm，Y轴（横移）行程200mm

晶圆破损率 在连续10万次搬运测试中控制在0.003%以下

控制器响应频率 达4kHz，配合EtherCAT总线实现微秒级指令同步

应用场景与EFEM整体方案价值

上银晶圆机器人已批量应用于两类核心设备：

晶圆分选机/检测机：搭配双工位预对准台，实现 notch/平边识别后自动角度补偿，每小时产出（WPH）可达320片。

设备前端模块（EFEM）：作为Load Port与工艺腔室间的桥梁，单台机器人可服务3-4个Foup和2个对准工位。与传统三轴桁架机械手相比，上银SCARA型晶圆机械手节省空间40%，且能耗降低25%。

2025年某国内12英寸成熟制程产线实际替换数据显示：将原有进口晶圆机器人更换为上银方案后，单台设备采购成本下降34%，维护周期从3个月延长至6个月，因机器人故障导致的产线停摆时间减少58%。该产线全年增产约1200片晶圆，直接经济效益超600万元。

技术自主与供应链安全保障

当前国际贸易环境下，晶圆制造设备的国产化已不仅是成本考量，更是供应链安全刚需。上银晶圆机器人核心部件——包括高刚性直线导轨、微型滚珠丝杠、绝对式编码器及驱动控制IC——均实现自主研发与本土化生产。其中，机器人关节内部采用交叉滚子轴承，启动力矩波动控制在±2%以内，确保低速爬行时的运动平滑度。

更关键的是，上银提供完整的二次开发接口：支持SECS/GEM协议直接对接工厂自动化系统，开放底层运动学算法库，允许设备商自定义晶圆偏移补偿算法。这种“硬件+软件”协同模式，帮助国内设备厂将整机验证周期从10个月压缩至6个月。

行业展望与选型建议

据SEMI最新预测，2026年全球300mm晶圆厂产能将再增长18%，中国区新增产能占比过半。对于正在研发或升级晶圆传输设备的集成商，建议重点关注：真空机器人的颗粒排放量（上银可做到≤5颗/分钟@>0.1μm）、双臂独立控制能力（上银已量产双臂同动控制机型）以及洁净室兼容性认证（上银产品通过ISO 14644-1测试）。

上银科技目前已累计交付半导体行业各类机器人及模组超过2000台，其中晶圆专用机型占35%。位于苏州的10万级洁净组装车间，可提供晶圆搬运系统从设计、模拟到量产的一站式配套。

如需获取上银晶圆机器人的详细技术规格书、实际产线案例报告或进行离线编程模拟测试，欢迎直接联系：18913139319，或访问官网 https://www.hiwingw.com/ 提交需求。工程师团队可提供负载曲线分析、洁净度等级复测及到厂预验收服务。
