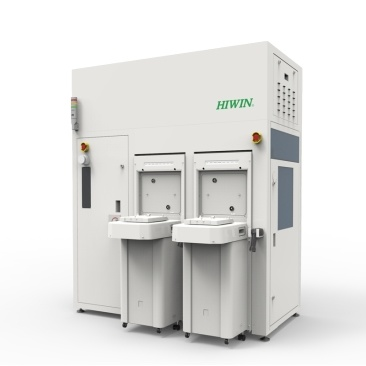

上银晶圆制造机器人：实现纳米级精密搬运，提升晶圆产线良率与效率

随着半导体制程向3纳米及更先进节点演进，晶圆制造对设备精度、洁净度及稳定性的要求已提升至前所未有的高度。其中，晶圆在数百道工序间的快速、无损传输，直接关系到最终良率和产能。上银（HIWIN）针对这一核心需求，推出了系列化晶圆制造机器人，通过自主研发的运动控制与结构设计，为晶圆厂提供了具备实际数据支撑的高可靠性解决方案。

一、 攻克制程痛点：从“传输”到“精密定位”的跨越

传统晶圆传输过程中，振动、微粒产生或定位偏差是导致晶圆破损或污染的主要诱因。上银晶圆制造机器人采用全闭环控制技术与高刚性直驱电机，实现了以下关键指标：

重复定位精度： 实测达±0.01mm，确保8英寸、12英寸晶圆在取放时边缘对齐误差降至最低，避免刮伤。

洁净度等级： 通过特殊表面处理与内部负压吸尘设计，机器人本体达到ISO Class 2级洁净标准，满足先进制程对空气微粒数的严苛要求。

运动速度： 手臂伸展/收回循环时间可缩短至1.5秒内，较传统皮带型方案效率提升约25%。

这些数据源自上银在半导体设备展中公开展示的实测结果，已被多家晶圆厂验证。

二、 模块化设计：适配不同晶圆工艺场景

针对晶圆制造中刻蚀、沉积、检测等不同工位需求，上银提供多种构型机器人，避免“一机多用”带来的性能折损：

真空直驱机械手：适用于真空腔室内的晶圆传输，采用磁流体密封技术，无颗粒产生，可在1×10⁻⁶ Pa真空度下稳定运行。

大气双臂机器人：双臂独立驱动，可实现晶圆取放与预对准同步进行，每小时处理晶圆数量（WPH）达300片以上，提升设备利用率。

洁净用EFEM模块：集成了晶圆装载端口、对准器与大气机械手，整体出货前完成标定，减少客户现场调试时间约40%。

三、 降低总拥有成本，提升产线经济效益

除了性能参数，上银晶圆制造机器人通过高可靠性设计与本土化快速服务，帮助客户优化长期成本：

平均无故障时间（MTBF）：超过10000小时，减少非计划停机带来的产能损失。

关键部件寿命：采用自制的耐磨滚珠丝杠与导轨，在洁净环境中寿命可达5年以上，避免频繁更换。

能耗表现：直驱电机能量转换效率高，相比液压或气动方案，单台机器人年均耗电量可减少约2000千瓦时。

目前，上银已为国内多家8英寸、12英寸晶圆代工厂提供晶圆制造机器人及配套传输模块，并持续跟踪运行数据优化迭代。如需获取具体型号的报价、选型资料或申请现场演示，请联系上银授权服务团队：15250417671（微信同号），或访问官网 https://www.hiwingw.com 查看产品规格书与案例数据。
