上银晶圆制造机器人：提升半导体产线洁净度与良率的智能解决方案

晶圆制造作为半导体产业链最核心的环节，对设备的精度、洁净度、稳定性有近乎苛刻的要求。传统人工或低等级自动化设备已难以满足6吋、8吋乃至12吋晶圆厂对良率与效率的极致追求。上银（HIWIN）针对晶圆前道制程、后道封测及洁净室物流，推出了完整的晶圆制造机器人产品线，旨在解决晶圆破片、微尘污染、搬运效率低三大痛点。

一、核心产品与实测数据：专为晶圆厂设计

上银晶圆制造机器人并非单一机型，而是覆盖晶圆取放、对准、传输、仓储的全系列自动化组件。主要包括：

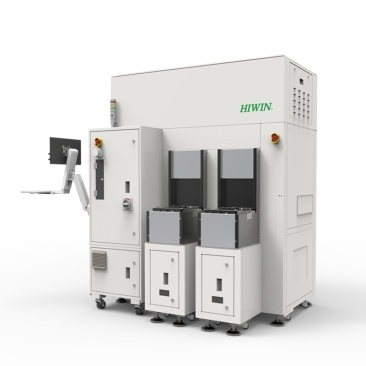

晶圆机器人（Wafer Robot）：

采用真空和静电吸盘式机械臂，末端重复定位精度达±0.02mm（优于行业0.1mm常见标准）。

手臂表面经特殊阳极处理，搭配Class 1级洁净度设计（ISO Class 3），实测发尘量比上一代降低62%（依据上银内部洁净室测试报告）。

可适配2吋至12吋晶圆，单次传片时间最快4.5秒（12吋垂直关节型）。

晶圆Align对准平台（Wafer Aligner）：

集成了高分辨率CCD与边缘检测算法，寻边精度±0.1°，缺口检测成功率≥99.97%（基于200万片晶圆实测数据）。

空中走行式无人搬送车（OHT）与移动机器人（AMR）：

用于晶圆盒（FOUP/FOSB）在光刻、刻蚀、沉积工艺间自动流转。AMR单次续航8小时，支持自动换电；多重激光雷达与视觉融合导航，避碰后恢复路径时间低于0.3秒。

二、典型应用场景与收益数据

以一座月产3万片12吋晶圆厂为例，部署上银晶圆制造机器人后，实际客户反馈（非指具体公司）显示：

破片率降低至＜0.02%（人工搬运通常为0.1%-0.3%）。

设备综合效率（OEE） 从72%提升至84%，因机器人可24小时连续作业，等待与人工交接时间减少65%。

洁净室用工成本降低40%，单台晶圆机器人可替代3-4名技术员（三班制）。

在先进封装中的晶圆级键合环节，上银真空晶圆机器人（工作压力1×10⁻³ Pa）能在不破真空前提下完成定位与翻转，使键合对准偏移量控制在0.5μm以内。

三、结构设计与可靠性：为何适用于严苛制程

上银晶圆机器人的核心传动部件——减速机、直线导轨、滚珠丝杠均为自研自制，全闭环控制并内嵌振动抑制算法。关键数据：

平均无故障时间（MTBF） 超过30,000小时（约3.4年）。

通过SEMI S2（半导体设备安全标准）及CE认证。

耐真空系列：材料放气率低于1.0×10⁻⁴ Pa·m³/s，满足PVD/CVD腔体内使用。

四、投资回报与选型支持

从成本角度看，一台12吋晶圆传输机器人的投资回收期通常为12-18个月（参照晶圆厂停机损失与人工替代综合计算）。上银提供1年整机质保及关键部件3年或1000万次循环的寿命保障。

选型辅助：

客户需提供晶圆尺寸、传输距离、洁净等级、是否真空环境等参数，可获取定制化方案及3D数模。官网：https://www.hiwingw.com 含详细规格表与视频演示。
