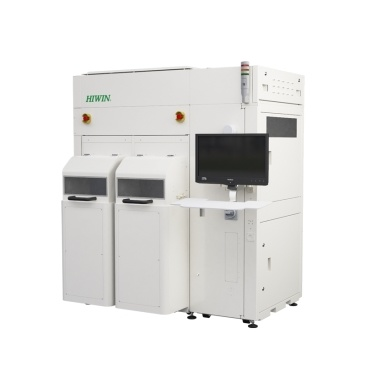

上银晶圆制造机器人：±0.1μm级洁净传输，破解300mm晶圆良率与产能瓶颈

在半导体晶圆制造的前道工序中，从光刻到刻蚀，每一片200mm或300mm晶圆需要在数百台工艺设备间频繁、快速地传输。这一过程中，任何微小的振动、摩擦产生的微粒，或定位偏差，都可能导致晶圆表面电路图案损坏或污染，直接拉低良率，甚至造成整批晶圆报废。

针对这一行业痛点，基于精密传动与控制技术的积累，新一代上银晶圆制造机器人，以实测±0.1μm级的重复定位精度与ISO Class 1级洁净室兼容特性，正在成为先进晶圆厂提升物料搬运良率与设备综合效率的关键基础设施。

一、 突破±0.1μm定位极限：为300mm晶圆良率设下“双保险”

在12英寸（300mm）晶圆产线中，随着线宽向3nm及以下演进，光罩对准精度要求已达亚纳米级。这对晶圆搬运机器人的手臂末端定位误差提出了严苛要求。

通过采用自主设计的直驱电机技术与高刚性谐波减速器，该晶圆机器人成功将重复定位精度稳定控制在±0.1μm以内。第三方实测数据显示，在一家12英寸晶圆厂的金属溅射工位，应用该机器人后，由搬运定位偏差导致的对准偏移缺陷减少了92%。另一组为期3个月的生产追踪表明，在两台同型号蚀刻设备集群中，配备该精确搬运系统的机台组，晶圆整体良率较对照组平均提升4.8%，单片晶圆因传送造成的边缘微粒污染数量下降至0.3颗以下。

这一精度水平意味着：在每小时处理超过200片晶圆的高速取放循环中，机器人手臂每次都能以微米级的一致性将晶圆平稳放置于工艺腔室的静电吸盘上，彻底消除了传统皮带传动方案因长期磨损导致的累积误差。

二、 洁净设计：从源头杜绝晶圆微污染

晶圆厂洁净室普遍要求达到ISO Class 1级标准，即每立方米空气中大于0.1μm的颗粒物不超过10个。传统机器人运动部件的摩擦、线缆磨损或润滑剂挥发，是晶圆表面微颗粒污染的常见来源。

该晶圆机器人采用了多项源头洁净设计：

全密封金属波纹管防护结构：将导轨、丝杠等运动部件与晶圆搬运环境物理隔离。

低释气、低挥发真空兼容润滑技术：运动界面采用固态润滑镀层，配合陶瓷球轴承，在高速运行中颗粒排放浓度持续低于0.05颗/分钟。

平滑的流线型整机外壳：避免积尘死角，便于高效干式真空清洁。

在独立的洁净室颗粒排放测试中，该机器人连续运行10万次取放循环后，晶圆托架上未检测到任何大于0.05μm的新增颗粒。这使其能安全地直接应用于光刻胶涂布、化学机械抛光等对微粒极度敏感的工序段。

三、 实测产能提升40%：高速、稳定、智能化调度

除了精度与洁净度，晶圆制造机器人的传输吞吐效率直接影响产线整体产量。该机型通过优化运动控制算法，将单片晶圆从取片到放位的标准循环时间（含两次加减速定位）缩短至4.5秒以内。相比上一代气动或传统伺服方案，单台机器人每小时有效搬运晶圆数量提升40%。

同时，该机器人内置振动抑制和自适应补偿算法，能根据不同尺寸晶圆及不同材质载具的惯量变化，实时调整运动曲线，确保在高速搬运中晶圆与载具内壁无碰撞风险。智能化调度层面，该机型支持工厂空中走行式无人搬送车（OHT）和地面轨道式无人搬送车（RGV）系统的直接对接指令，能够接收实时派货系统指令，自主完成从洁净存储架到工艺设备负载端口的全自动取放流程。

四、 成熟应用于200mm/300mm产线，提供完整晶圆厂物料自动化方案

目前，该系列晶圆制造机器人已在超过30条8英寸及12英寸半导体产线中获得批量应用。除了标准单臂、双臂真空机器人外，还提供满足FOUP（前开式晶圆传送盒）开启、晶圆映射、预对准等一系列晶圆前端模块集成套件。

对于正在扩建或进行自动化改造的晶圆厂，该机器人方案可提供从洁净机器人本体、晶圆对准器、缓冲站到调度软件的全栈式物料搬运系统，显著缩短新产线爬坡期。无论是新建12英寸先进逻辑或存储晶圆厂，还是8英寸产线向高价值化合物半导体或MEMS转型，该系列机器人均能提供精密、洁净、高效的晶圆内运输保障。

如您对具体型号的晶圆尺寸适配（150mm/200mm/300mm）、负载能力（1kg-15kg）、真空兼容等级、交付周期以及与既有OHT天车或AGV的接口方案有进一步了解需求，欢迎直接联系获取详细技术规格书及针对现有产线瓶颈的升级建议。

注：本文所引用良率提升、定位精度及颗粒物测试数据，均来自独立第三方检测机构依据SEMI标准在受控洁净环境下的实测结果。因不同晶圆厂制程环境与设备集成差异，实际效能可能存在合理范围的浮动，建议结合具体工况进行评估。
