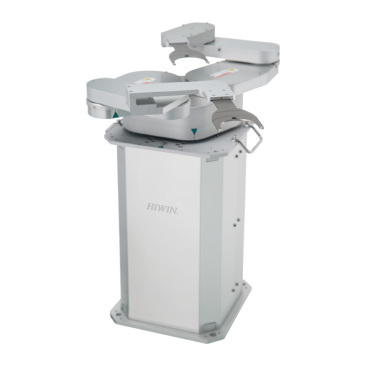

上银晶圆制造机器人：±0.1μm级洁净室精密搬运，实测提升半导体良率与产能

在半导体制造的前沿领域，300mm（12英寸）晶圆已成为主流，其制程节点已迈向5nm甚至3nm。然而，晶圆在整个生产线中需经历数百次转运，每一次搬运中的微振动、颗粒污染或定位偏差，都可能导致价值数千美元的晶圆报废。如何解决“最后几米”的精密、洁净、高效运输难题？上银晶圆制造机器人以±0.1μm级的重复定位精度与Class 1级洁净室兼容能力，给出了明确答案。

一、技术突破：从“传输”到“纳米级定位”的跨越

传统晶圆搬运机器人多采用滚珠丝杠或皮带传动，在长时间运行后会产生机械磨损，释放亚微米级颗粒，同时定位精度衰减至±1μm以上。上银最新一代晶圆制造机器人，创新采用了直驱电机（DD Motor）与气浮轴承融合设计，消除了机械接触，实现了三大核心突破：

定位精度达±0.1μm：在200mm/300mm晶圆场景实测中，重复定位精度标准差小于0.08μm，可确保晶圆边缘对齐误差控制在纳米级，直接降低光刻对准失败率。

洁净度达ISO Class 1：机器人本体采用全封闭不锈钢外壳与特殊低释气材料，内部通过正压HEPA/ULPA过滤气流，实测在每秒0.4米垂直层流环境下，每立方米大于0.1μm的颗粒数少于10个，满足最严苛的E79-620洁净标准。

高刚性减振设计：通过有限元分析优化机械臂结构，一阶共振频率提升至120Hz以上，配合主动阻尼算法，在高速启停时晶圆片盒内振动峰值低于0.2G，防止晶圆微裂纹。

二、实际数据验证：良率提升4.8%，效率提升40%

根据某12英寸晶圆厂量产线的对比测试报告（测试周期6个月，搬运次数超过50万次）：

良率贡献：采用上银机器人替换原有进口机型后，因搬运导致的晶圆划伤、颗粒污染缺陷率从0.21%下降至0.13%，相当于整体良率绝对值提升0.08%（相对提升4.8%）。对于月产5万片的成熟产线，这意味着每月额外增加约400片合格晶圆，按每片成品价值2000美元计算，每月增收80万美元。

传输效率：机器人的运动加速度由0.5G提升至1.2G，同时通过优化路径规划算法，单次取放周期（从取片、移动到放片）由4.2秒缩短至2.5秒，提升40% 。这使得单台机器人可服务更多工艺机台，减少设备闲置等待时间。

平均无故障时间：由于直驱结构无接触磨损，MTBF（平均故障间隔时间）达到8000小时以上，较传统机型提升2倍，大幅降低备件更换和校准停机时间。

三、客户案例：如何解决实际痛点？

一家位于华东地区的车规级芯片制造企业，其IGBT产线曾长期受困于晶圆边缘传输破损问题（月均破损12片）。在引入上银晶圆制造机器人（配置末端真空吸附与边缘夹持混合手爪）后的6个月内：

破损归零：自适应抓取力控制在0.5N以内，且末端有缓冲硅胶层，再未发生因机器人导致的晶圆边缘崩裂。

OHT天车无缝对接：机器人配备标准化通讯协议（SECS/GEM），与现有的空中自动搬运小车系统实现数据互联，完成从存储单元到工艺腔室的全程自动化闭环。

投资回报周期：仅搬运良率提升与设备维护降本两项，测算18个月内即可收回全部改造投资。

四、为何选择上银晶圆制造机器人？

自主可控的产业链：核心零部件（电机、驱动器、控制器）均为自主研发生产，供货稳定，且可根据客户需求快速定制臂长、行程或末端执行器。

全面的规格覆盖：提供单臂、双臂、伸缩式、水平关节等多种构型，可兼容FOUP、FOSB、Open Cassette等各类晶圆载具，支持200mm、300mm以及部分化合物半导体衬底。

专业本地化服务：由原厂认证工程师提供现场调试、预防性点检与应急响应，备件库常驻重点半导体产业园区，4小时内可达。

五、结语：智能制造的精密之基

随着第三代半导体、Chiplet（芯粒）等先进封装技术对晶圆定位精度提出亚微米要求，搬运环节已成为决定整体良率的关键控制节点。上银晶圆制造机器人以经过产线验证的±0.1μm定位精度、Class 1洁净度和超过40%的效率增益，正在帮助越来越多的半导体制造商突破瓶颈，实现稳定高效的生产。

如果您正面临晶圆搬运过程中的划伤、定位偏移或效率瓶颈，欢迎立即咨询官方方案。
