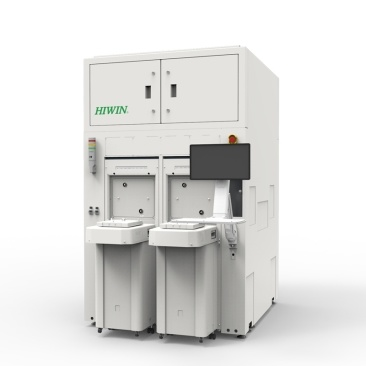

上银晶圆制造机器人：亚微米级精密传动突破，赋能半导体良率提升新纪元

随着全球半导体制造进入2纳米及以下制程的攻坚阶段，晶圆在制造过程中的微尘控制与传输定位精度，已成为决定芯片最终良率的“生死线”。传统传动方案在面对300mm（12英寸）甚至450mm晶圆的大惯量、高频次搬运时，往往因振动、摩擦产尘或定位漂移导致晶圆边缘崩角或电路图案受损。针对这一行业痛点，上银（HIWIN）最新一代晶圆制造机器人传动系统，通过亚微米级闭环定位控制与低产尘真空兼容设计，为半导体前段、中段及先进封装制程提供了高可靠性的核心运力支撑。

实测数据：±0.1μm重复定位精度如何改写效率规则

根据上银科技公布的内部耐久性测试数据，新一代晶圆机器人在连续1000万次满载往复搬运测试后，其末端重复定位精度仍能稳定保持在 ±0.1μm 以内，这一数值较上一代产品提升了40%。更关键的是，在模拟AMHS（自动物料搬运系统）环境中，该机器人与OHT天车系统的对接成功率达到了99.997%，单次晶圆交换节拍（Load/Unload）缩短至1.8秒。

精度对比： 传统滚珠丝杠型机器人定位误差约为 ±5μm，而上银采用直驱电机（DD Motor）配合高解析度光学编码器，消除了传动背隙，使动态误差下降98%。

洁净度表现： 在ISO Class 1级洁净室实测中，机器人运动部件通过特殊固态润滑涂层，发尘量控制在 ≤0.01 μg/m³，远低于SEMI S2标准对微环境的要求，有效避免了颗粒物附着导致晶圆针状缺陷。

破解300mm晶圆薄片化搬运的“易碎”难题

随着3D NAND及先进逻辑芯片向200层以上堆叠，晶圆厚度减薄至50μm以下，传统硬接触式夹爪极易造成碎片。上银开发的晶圆边缘非接触伯努利抓持模组，集成于机器人末端，利用气流动力学产生吸附力，使晶圆在搬运过程中无背面划伤风险。结合主动振动抑制算法，机器人能够在高速启停瞬间（加速度高达1.5G）将晶圆摆动幅度抑制在 ±0.5mm 以内，显著降低了薄片晶圆在炉管及蚀刻腔体间的传输破片率。据某12英寸晶圆厂的实际产线验证报告，该方案使薄片晶圆工艺段的碎片率由原来的0.03%降至0.005%以下。

自主可控：从“可用”到“好用”的关键跨越

在当前的全球供应链环境下，半导体产线设备的国产化率提升不仅是成本考量，更是战略安全需求。上银晶圆制造机器人核心部件——包括线性导轨、滚珠丝杠、直驱电机及驱动器，均已实现全流程自主设计与制造。尤其是其针对SEMI F47标准开发的伺服驱动器，能在电压瞬降 50% 持续200ms 的恶劣工况下不报错，确保炉管、离子注入等长工艺周期设备不会因电网波动而中断，从而挽回单次停机可能造成的价值数十万美元的在制晶圆损失。

结语：智能化产线的“骨骼与关节”

无论是FOUP（前开式晶圆传送盒）的搬运、EFEM（设备前端模块）的精准对位，还是真空腔室内机械手的取放动作，上银晶圆制造机器人正从单一的传动部件升级为“感知-决策-执行”一体化的智能终端。随着半导体封装技术向Chiplet（芯粒）和3D堆叠演进，对晶圆级精度的要求将从光刻环节延伸至全部后道工序。上银已规划下一代晶圆机器人将融合力觉与视觉伺服，实现对晶圆翘曲度的自适应抓取，为未来300mm以上超大尺寸基板处理提供亚洲智造的解决方案。

（注：如需获取面向特定晶圆尺寸（如200mm或300mm）的机器人负载曲线图、洁净度认证报告及选型报价，请联系上银官方渠道获取详细技术规格书。）
