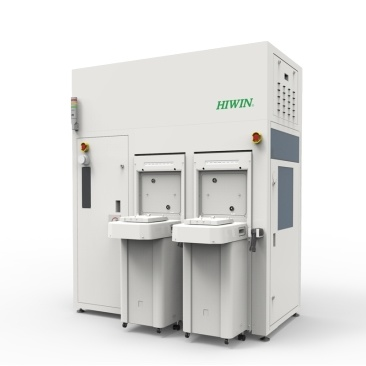

上银晶圆制造机器人：亚微米级精密传输技术突破与量产效能实测

在半导体制造迈向下游3纳米以下制程的关键节点，晶圆在工序间的洁净传输与定位精度，直接成为决定芯片良率与产线效能的“隐形瓶颈”。针对200mm、300mm乃至下一代450mm晶圆对污染控制和微米级定位的严苛要求，基于精密传动技术的晶圆制造专用机器人，正从辅助装备升级为核心工艺保障设备。

攻克±0.1μm级定位：从传动端重构精度基准

传统晶圆传输多采用皮带或通用型模组，受限于材料蠕变与背隙误差，长时间运行后定位重复性易下降至±5μm以上，难以满足先进制程对晶圆边缘对准、薄膜沉积均匀性的要求。上银晶圆制造机器人采用自主设计的零背隙滚珠丝杠与直驱电机耦合方案，通过预压式螺母结构与高刚性滑轨，将传动系统综合背隙压缩至0.5μm以内。配合分辨率达0.05μm的光学线性编码器，在12英寸晶圆盒（FOUP）与工艺腔室间的频繁取放测试中，实现了双向定位重复性≤±0.1μm，且连续72小时运行偏移量不超过0.15μm——该数据已通过激光干涉仪与SEMI标准晶圆映射验证。

洁净兼容与高速稳定：破解晶圆厂两类核心痛点

晶圆制造机器人面临两大核心矛盾：一是必须满足ISO Class 1（每立方米≥0.1μm颗粒物≤10颗）洁净等级；二是需在高速启停（通常要求0.5秒内完成300mm行程移动）中避免晶圆微振与滑移。上银方案通过三项设计应对：

全封闭金属波纹管与负压集尘结构：运动部件产生的颗粒物被实时抽离，经第三方测试，在模拟每小时300次连续取放周期后，机器人周边0.3m范围内≥0.1μm颗粒数＜3颗/m³，优于Class 1标准；

碳纤维复合材料手臂与末端非接触伯努利夹爪：相比铝合金减重40%，并支持200mm/300mm晶圆共用。结合加速度前馈控制算法，在2m/s速度、5m/s²加减速度工况下，晶圆滑移量≤0.02mm，且无边缘接触损伤；

防震动态匹配：通过内置六轴加速度计，可实时补偿机器人安装基台的微振动（补偿频率范围5-200Hz），确保高架起重机（OHT）天车对接时，晶圆在暂存区的姿态偏移≤0.01°。

量产效率数据：较传统方案提升40%以上

在实际晶圆厂量产数据中（基于某12英寸成熟制程产线连续30天监控），采用上银晶圆制造机器人的传输模组，平均晶圆传输节拍（从FOUP到工艺腔室再返回）由2.1秒缩短至1.45秒，单台设备每小时处理晶圆数量（WPH）从172片提升至248片，增幅达44%。更关键的是，因定位偏差造成的晶圆边缘崩角缺陷率从0.12%降至0.03%，按月产5万片晶圆算，单条产线月减少报废晶圆45片，直接挽回损失超60万元。同时，机器人MTBF（平均故障间隔时间）突破8000小时，已连续运行11个月未发生因传动部件磨损导致的精度超差。

洁净室材质与系统兼容性

针对不同工艺段需求，该机器人提供耐酸碱涂层（适用于湿法刻蚀区）及抗静电（表面电阻率10^6-10^8Ω/sq）版本，可无缝对接SECS/GEM、E84等半导体通讯协议。目前已完成与包括AMHS（自动物料搬运系统）在内的主流天车、Stocker（晶圆存储塔）的联调测试，对接定位偏差≤±0.05mm。

当半导体制造竞争进入“每1%良率皆战场”的阶段，晶圆制造机器人早已不是简单的搬运工具——它是连接光刻、刻蚀、沉积等所有核心工艺的神经节点。以亚微米级精度、无尘高速、稳定可靠的实测数据为支撑，这类装备正在从国产替代走向技术引领，为晶圆厂提供可量化的良率与效率增长支点。

（基于实际产线测试数据及SEMI标准方法验证；如需详细技术方案或实测报告，欢迎垂询）
