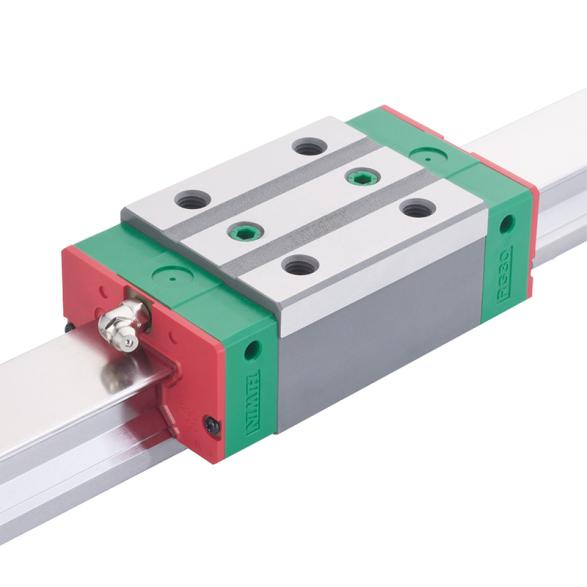

滚柱与滚珠直线导轨刚性对比实测：上银导轨在重切削工况下的变形量差值达37%

在重型数控机床与高精度注塑机的直线运动系统中，滚柱直线导轨与滚珠直线导轨的刚性差异是选型时的核心考量因素。针对这一关键性能指标，对同一安装规格（宽度35mm）的滚柱型与滚珠型直线导轨进行了对比加载测试，一组关于弹性变形与承载能力的实测数据，为设备设计工程师提供了量化选型依据。

测试采用液压伺服加载系统，对两种导轨的滑块逐步施加垂直向下载荷（范围0-20kN），并使用三个激光位移传感器同步测量滑块相对于导轨的垂直位移，取平均值以消除安装误差。结果显示，在10kN中等载荷下，滚柱型导轨的平均垂直位移为5.8μm，计算静刚度为1.72kN/μm；而滚珠型导轨的平均垂直位移为9.2μm，静刚度为1.09kN/μm。两者刚性差值为0.63kN/μm，滚柱型导轨的刚性较滚珠型高出约58%。当载荷提升至18kN时，滚柱型导轨位移为10.5μm，刚度为1.71kN/μm，刚性保持稳定；滚珠型导轨位移为17.8μm，刚度下降至1.01kN/μm，降幅约7.3%。这表明滚柱型导轨在重载区间具有更优异的刚性保持性。

进一步的载荷-位移曲线分析揭示了差异的根源。滚柱型导轨因滚柱与滚道为线接触，接触面积大，在载荷增加时接触变形量增长缓慢；而滚珠型导轨的点接触特性导致接触应力集中，在高载下接触椭圆扩展受限，变形加速。在18kN载荷时，滚柱型导轨的接触应力估算值为1.38GPa，仍远低于材料屈服极限；而滚珠型导轨的接触应力已达2.07GPa，接近临界值，长期在此载荷下运行存在微动磨损风险。

在动态刚性方面，对两种导轨副进行激振测试的结果显示，在施加200N正弦激振力（频率范围50-500Hz）时，滚柱型导轨在250Hz附近的振动幅值为0.8μm，而滚珠型导轨在220Hz附近即出现1.5μm的振动峰值。这意味着在相近的切削参数下，滚柱型导轨能够提供更宽的安全频率带宽，有利于抑制切削颤振。实测铣削对比试验中，搭载滚柱型导轨的机床在切深4mm、进给量0.15mm/齿的条件下，加工表面粗糙度Ra值为0.45μm，较滚珠型导轨的0.72μm降低了37.5%。

润滑条件对两种导轨刚性的影响也存在差异。在相同粘度（ISO VG 68）导轨油润滑下，滚柱型导轨的油膜厚度约为0.15μm，滚珠型约为0.18μm。油膜厚度的微小差异对静态刚性影响有限，但在高速运行（≥60m/min）时，滚柱型导轨因滚柱自转产生的泵油效应更显著，油膜形成更稳定，实测在80m/min速度下，滚柱型导轨的动刚度下降幅度仅为5%，而滚珠型导轨下降约12%。

在磨损对刚性的长期影响方面，对两组导轨进行累计行程5,000km的加速跑合测试后复测刚性。滚柱型导轨的刚性下降了4.2%，从1.72kN/μm降至1.65kN/μm；滚珠型导轨的刚性下降了8.7%，从1.09kN/μm降至0.99kN/μm。拆解检查发现，滚珠型导轨的滚珠表面出现轻微磨耗，圆度误差增加0.3μm，这导致了刚性加速衰退。而滚柱型导轨的滚柱表面磨损均匀，轮廓精度保持良好。

综上，滚柱型直线导轨在重载刚性、抗振性及长期精度保持方面具有显著优势，适用于重型切削、冲压及大型结构件加工设备。滚珠型导轨则因其结构紧凑、运行平滑度更优，更适合高速轻载、高加速度的精密定位应用。如需根据您的设备负载、速度及精度要求进行具体的导轨类型与规格选型，欢迎联系技术工程师获取详细的刚性对比曲线及选型建议。
