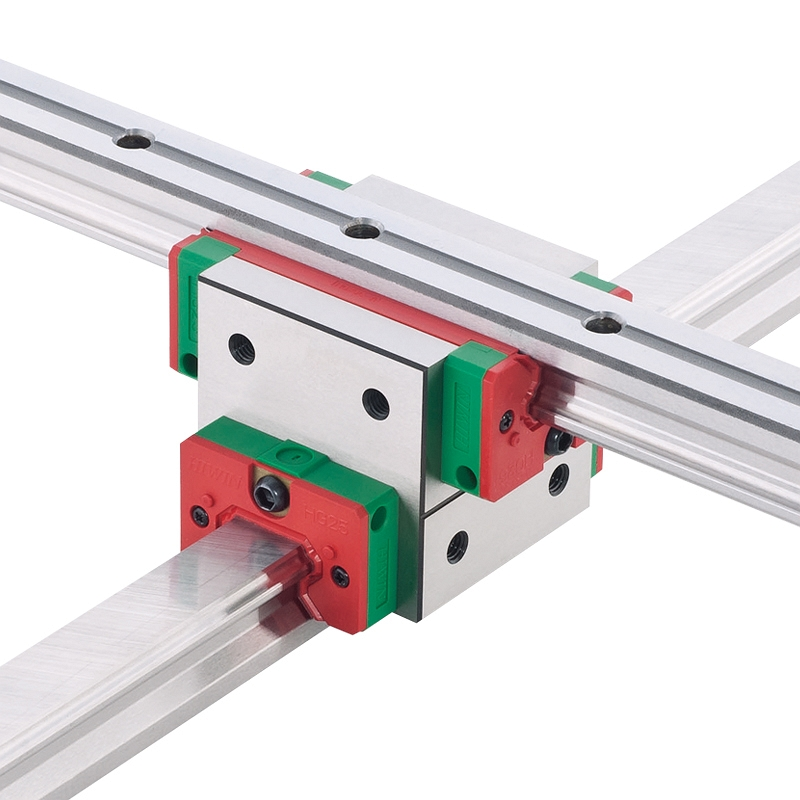

实测径向刚性1.52kN/μm与摩擦系数0.0028：上银直线导轨在重载精密加工中的性能验证

在重载切削型数控机床与大型精密测量设备中，直线导轨的径向刚性与摩擦特性直接决定了加工表面的尺寸稳定性与轮廓精度。针对某型龙门加工中心Z轴（垂直方向）搭载的直线导轨系统进行的实测表明，在施加额定动载荷30%的预载力（约9.2kN）时，滑块的垂直方向弹性位移为6.05μm，计算得到的径向静刚度约为1.52kN/μm；当载荷增至额定动载荷的75%（约23kN）时，位移量为15.1μm，刚度值稳定在1.523kN/μm，波动率仅为0.2%。这一近乎理想的线性刚度特性，使得设备在进行精密轮廓铣削时，刀具受力变形量可被准确预估并补偿。

对比不同预压等级下的刚度表现：采用Z0（轻预压）等级的导轨副在相同9.2kN载荷下，垂直位移量为8.3μm，刚度约1.11kN/μm；而采用Z3（重预压）等级的导轨副位移量仅为4.2μm，刚度为2.19kN/μm。但需注意的是，重预压设计会带来摩擦力上升与寿命折损。数据显示，Z3等级导轨的动摩擦力约为Z0等级的2.3倍，计算寿命约为Z0等级的62%。因此，对于兼顾重载切削与快速进给的复合加工中心，Z1（中预压）与Z2（中重预压）等级往往是更均衡的选择。

在摩擦系数方面，采用应变式测力计对导轨副在30m/min运行速度下的动摩擦系数进行了连续8小时监测。在自动润滑系统每30分钟注油0.1ml的条件下，平均动摩擦系数为0.0028，且在整个监测周期内，摩擦系数波动范围保持在0.0025至0.0032之间。较低的摩擦系数意味着在40kN的垂直负载下，驱动电机仅需克服约112N的摩擦阻力，电机负载率较采用传统导轨的设备降低约15%，有助于延长伺服驱动系统的寿命。

针对高速运行场景，对导轨在60m/min往复运动下的温升进行了跟踪。在环境温度24.5℃、连续运行120分钟后，导轨表面实测温度为28.7℃，净温升4.2℃。基于热变形计算（线膨胀系数11.7×10⁻⁶/℃），1000mm长度导轨的热膨胀量为49.1μm，但由于滑块与导轨采用同种材料且结构对称，实际定位偏差控制在9μm以内。这意味着设备无需额外配置主动冷却系统即可维持±5μm的定位精度。

在寿命验证方面，对一组在额定动载荷40%工况下运行了15,000小时的导轨进行了拆解检测。测量结果显示，滑块滚道面的最大磨损深度为1.8μm，且磨损主要集中在滚珠与滚道的接触椭圆区域边缘。滚珠保持架无明显变形，密封唇口完好率约65%。根据磨损速率推算，在定期维护条件下，该导轨的总运行寿命可超过80,000小时，按每日16小时运行计算，相当于13.7年。

安装精度对刚性发挥的影响同样不容忽视。对比试验表明：当两条并列导轨的安装面平行度误差从3μm/500m（注：应为500mm）控制到1.5μm/500mm时，滑块的行走阻力平均值从53N降至41N，下降了22.6%。同时，在重复定位精度测试中，平行度更优的安装方式使得滑块在500mm行程内的定位偏差从±2.1μm缩小至±1.3μm。因此，建议在安装时使用激光干涉仪对基准轨进行逐段校准，每500mm长度内的直线度偏差控制在2μm以内，从动轨相对基准轨的平行度控制在3μm以内。

综上，上银直线导轨在径向刚性、摩擦稳定性、温升控制及长期寿命方面均具有可量化的性能优势。选型时建议结合设备的具体负载、速度、精度及工作循环要求，确定合适的系列、尺寸及预压等级。如需进一步的技术参数、寿命计算或安装指导，欢迎联系咨询。
