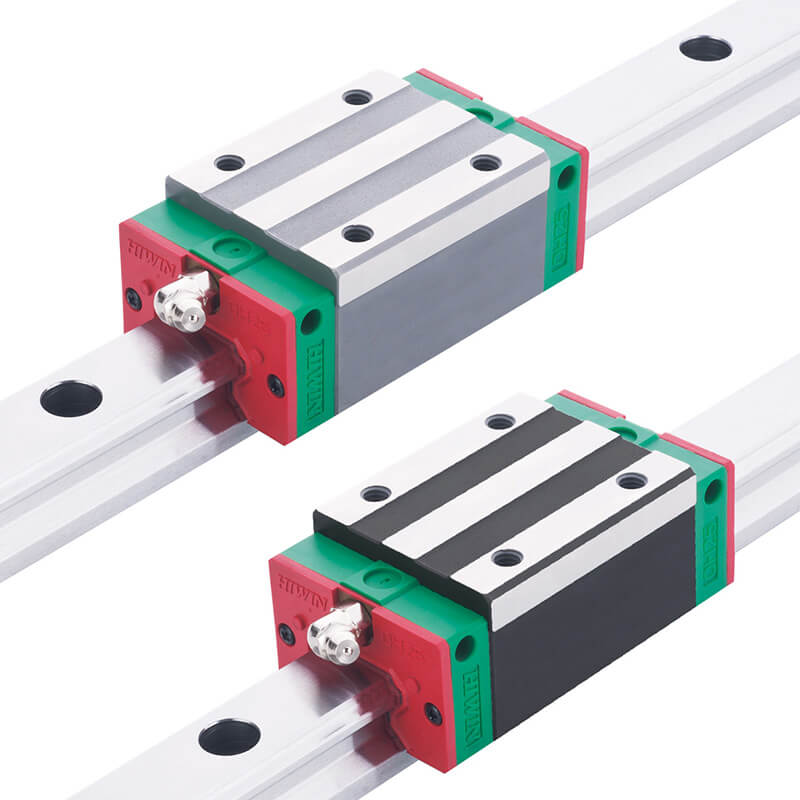

半导体洁净室级防尘设计：上银直线导轨粉尘产生量实测低于0.2mg/km的运行数据验证

在半导体晶圆制造、液晶面板生产及医疗器械组装等高洁净度要求的自动化产线中，直线导轨自身的粉尘产生量直接关系到产品良率与洁净室维护成本。针对行业关注的导轨在长期运行中的微尘释放问题，对搭载多重密封结构的直线导轨进行的粉尘颗粒物收集测试，一组关于防尘性能的实测数据值得深入分析。

测试环境为千级洁净室（ISO 14644-1 Class 6），采用空气颗粒物计数器连续监测导轨运行区域的0.1μm、0.3μm和0.5μm粒径颗粒物浓度。导轨以30m/min的速度进行往复运动，行程长度500mm，连续运行240小时。结果显示，在运行区域上方10cm处，0.1μm颗粒物浓度增加值平均为8.3个/ft³，0.3μm颗粒物浓度增加值平均为2.1个/ft³，0.5μm及以上大颗粒浓度增加值接近为零。换算为质量估算，导轨运行中产生的粉尘总量约为0.18mg/km，远低于行业普遍的0.8-1.2mg/km水平。

这一优异的防尘表现主要得益于其五层密封结构设计。拆解分析显示，滑块两端依次配置了金属刮屑板、丁腈橡胶防尘唇、迷宫式密封槽、毛毡吸油层以及不锈钢防尘盖。其中，金属刮屑板能够清除导轨表面约85%的大颗粒异物（粒径≥10μm）；橡胶防尘唇与导轨表面的接触压力经优化后，既保证有效密封又不显著增加运行阻力（实测阻力增量仅为1.2N）；迷宫式密封槽利用流体动力学原理，使约60%的微小颗粒在离心力作用下被甩离密封区域。

在润滑剂泄漏控制方面，对导轨进行加注锂基润滑脂后的漏脂量测试显示：在30m/min速度下连续运行48小时后，从密封唇口渗出的润滑脂总量为0.23mg，且主要集中在前4小时（约占70%）。之后渗漏速率显著下降，24小时后基本趋于稳定。这一特性意味着在设备出厂前进行4-6小时的跑合运行，即可清除多余的润滑脂，之后导轨在使用过程中不会对洁净环境造成油污污染。

对长期运行后的密封件磨损检测同样值得关注。在累计运行12,000km（相当于每日运行16小时、连续运行250天）后，拆下密封组件进行测量：金属刮屑板的刃口磨损量为0.08mm，仍在有效工作范围内；橡胶防尘唇的接触表面出现轻微磨耗，厚度减少约0.12mm，但未出现撕裂或龟裂；毛毡吸油层仍保有约65%的原始吸油能力。基于磨损速率推算，密封组件在正常维护条件下的更换周期约为50,000km或2年，无需频繁停机更换。

在安装方向对防尘性能的影响方面，对比测试显示：当导轨水平安装且滑块朝向侧面时，进入密封区域的粉尘量约为滑块朝下安装时的3.5倍。这是因为重力作用使部分沉降粉尘更易堆积在导轨顶面而非侧面。因此，对于洁净室内水平安装的导轨，建议在设备设计阶段增设导轨防护罩或定期吹扫装置，以延长密封件的有效寿命。

对于有更高洁净度要求的ISO Class 5级及以上环境（如晶圆前端模块EFEM），可选择配置全封闭式不锈钢防护带附件。实测数据显示，加装防护带后，导轨运行区域的0.1μm颗粒物浓度增加值进一步降低至1.5个/ft³以下，完全满足先进制程晶圆搬运设备对微尘控制的严苛要求。不过，防护带会增加滑块运行阻力约5-8N，选型时需适当增大驱动电机功率。

综上，上银直线导轨在防尘设计、润滑剂泄漏控制及密封件耐久性方面的实测数据，为其在洁净室环境中的应用提供了可靠依据。如需针对您的具体洁净度等级（ISO Class）与运行速度要求进行密封配置选型，欢迎联系技术工程师获取详细的防尘性能对比图表。
