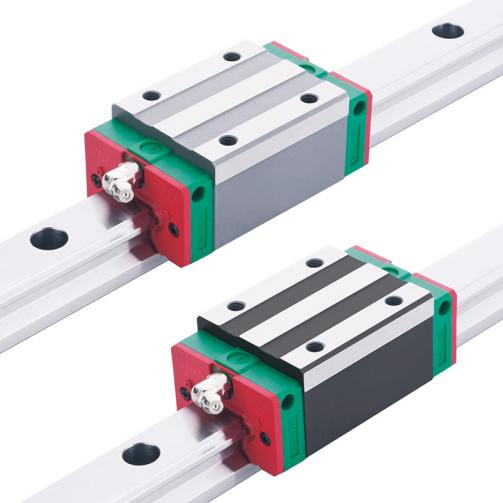

预压等级对精度寿命的影响量化分析：基于上银直线导轨Z0、Z1、Z3三组预压的10000km跑合实测

在精密定位设备与高加减速运动平台中，直线导轨的预压等级选择直接影响系统的刚性、摩擦特性及长期精度寿命。针对设计选型时常见的预压等级困惑，对同一规格（宽度25mm）的Z0（微预压）、Z1（轻预压）和Z3（中预压）三组直线导轨进行了累计行程10，000km的跑合测试，一组关于精度保持性与运行阻力的对比数据，为合理选型提供了量化参考。

测试采用相同安装基准、润滑条件和运行速度（40m/min），每隔500km测量滑块的行走平行度（相对于导轨基准面的直线度）和运行阻力。初始状态（0km）下，三组导轨的行走平行度均控制在1.0μm/500mm以内，差异不大。当运行至5，000km时，Z0组导轨的行走平行度劣化至2.4μm/500mm，Z1组为1.8μm/500mm，而Z3组仍维持在1.2μm/500mm。至10，000km时，Z0组进一步劣化至3.8μm/500mm，超出普通级精度导轨的出厂标准；Z1组为2.5μm/500mm，仍满足多数通用设备需求；Z3组则为1.6μm/500mm，精度保持性显著优于前两者。

精度劣化的主要原因是滚珠与滚道接触表面的微动磨损。拆解检测显示，Z0组滚珠表面出现明显的磨耗带，宽度约0.8mm，滚道表面粗糙度从Ra0.08μm增加至Ra0.21μm。这是由于低预压下滑块在高速往复中产生的微振动导致滚珠在滚道内发生微小滑动，加速了磨损。相比之下，Z3组因预压产生的预紧力消除了内部间隙，滚珠以纯滚动为主，滚道表面粗糙度仅增至Ra0.12μm，磨损量显著减少。

在运行阻力方面，三组导轨在0km时的初始阻力分别为1.8N（Z0）、2.5N（Z1）和4.2N（Z3）。至10，000km时，Z0组阻力下降至1.5N（降低约17%），Z1组降至2.1N（降低约16%），而Z3组则上升至4.8N（升高约14%）。阻力的变化趋势反映了接触状态的改变：低预压组因磨损导致接触应力下降，阻力减小；中预压组因滚珠和滚道的轻微压溃接触面积增大，阻力上升。值得注意的是，Z3组在10，000km后的阻力波动（峰谷差值）仅为0.3N，远小于Z0组的0.9N，表明其运动平稳性更优。

在刚性衰减方面，分别在0km和10，000km时测量各导轨的垂直静刚度。Z0组从1.08kN/μm下降至0.87kN/μm，衰减19.4%；Z1组从1.32kN/μm下降至1.16kN/μm，衰减12.1%；Z3组从1.64kN/μm下降至1.52kN/μm，衰减7.3%。这一数据表明，较高的预压等级不仅提供了初始刚性优势，且在长期运行中能更好地维持刚性，这对于需要长期保持加工精度的数控设备至关重要。

基于上述数据，对于运行速度高、加速度大、但负载较轻的定位平台（如贴片机、检测设备），Z0或Z1预压可满足要求，且运行阻力小、发热低。对于存在切削力、负载变化大或对精度有长期稳定性要求的机床类设备，应优先选用Z3预压。对于超高刚性要求的重切削设备，还可选用Z4（重预压）等级，但需注意其对安装基座刚性和润滑条件的更高要求。

综上，预压等级的选择应在初始刚性与长期精度寿命之间取得平衡。如需根据您的设备具体运行工况（负载、速度、加速度、精度目标）进行预压等级匹配与寿命预估，欢迎联系技术工程师获取详细的选型计算工具与测试报告。
