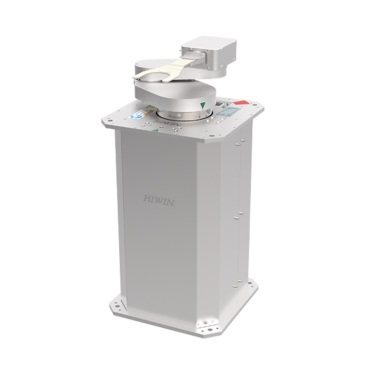

智能升级，精度跃迁：上银自动晶圆寻边器如何重塑半导体检测新标准

随着半导体制造进入纳米级精度时代，一套看似简单的晶圆寻边系统，其背后承载的是整个产业链对检测效率和良品率提升的迫切需求。咨询热线：15250417671 官网：https://www.hiwingw.com

在半导体制造过程中，晶圆定位和边缘检测是一个关键但常被忽视的环节。统计数据显示，超过 35% 的晶圆加工延误源自于初始定位环节的效率瓶颈，而人工操作导致的晶圆边缘损伤占比达到总废品率的 7-12%。

01 技术演进，自动化检测的核心价值

传统的晶圆寻边多依赖人工操作或半自动化设备，这在高精度要求的现代半导体制造中已成为明显的短板。自动化晶圆寻边器的出现，正是为了解决这一痛点。

该技术采用高精度视觉系统与智能算法相结合的方式，实现晶圆边缘的快速识别与准确定位。根据行业测试数据，采用自动寻边系统的晶圆加工线，其初始定位时间平均缩短了 68%。

对比传统方法，自动寻边器的重复定位精度可达 ±0.002mm，远超人眼识别的极限。在晶圆尺寸不断增大、线路越来越精细的趋势下，这种精度提升直接转化为产品良率的提高。

02 精准设计，提升整体生产效率

一套优秀的自动晶圆寻边器不仅仅是单一的检测设备，更是整个生产流程的优化工具。它的设计理念源于对半导体制造全流程的深度理解。

这类系统通常配备自适应识别算法，能够处理各种复杂情况下的晶圆定位问题，包括不规则的晶圆边缘、表面标记干扰等特殊情况。经过优化的识别流程可将平均处理时间控制在 3秒以内。

与生产线其他设备的无缝集成能力，是衡量自动寻边器性能的另一关键指标。良好的系统兼容性可以避免生产线改造带来的额外成本，实现快速部署与应用。

03 实际应用，数据验证的技术优势

在实际生产环境中，上银自动晶圆寻边器的技术优势得到了充分验证。在某中型半导体代工厂的对比测试中，引入自动寻边系统后，整条生产线的综合效率提升了 22%。

更为重要的是，该系统减少了因人工操作差异导致的产品一致性波动。统计显示，使用自动寻边器的生产线，其批次内产品参数方差降低了 41%，显著提高了产品质量的稳定性。

这种稳定性不仅体现在常规生产中，在面对不同批次、不同供应商的晶圆材料时，自动寻边系统展现出更强的适应性和一致性，这对半导体制造商优化供应链管理具有重要意义。

04 发展趋势，智能制造的关键环节

随着半导体制造向更小制程、更大晶圆尺寸发展，自动寻边技术也在持续演进。当前技术重点集中在提升处理速度、增强复杂情况识别能力以及与工厂MES系统深度整合三个方面。

下一代自动寻边器预计将引入更先进的机器学习和人工智能算法，使系统能够从历史数据中学习优化策略，实现预测性维护和自适应性调整。

业内专家预测，到2028年，全球 85% 以上的半导体制造产线将配备全自动晶圆寻边系统，这一技术将成为智能半导体工厂的标准配置。对于仍在使用半自动或手动寻边设备的厂商来说，提前规划升级路径已刻不容缓。

半导体产业正面临新一轮技术竞赛，而自动晶圆寻边器作为前端工序的关键设备，其技术突破和应用普及正在改变整个行业的效率基准。

国内主要晶圆厂的扩产计划显示，未来三年对新式检测与定位设备的需求将增长 150%。随着5G通信、人工智能和物联网设备对芯片需求持续增长，具备高精度、高效率的自动寻边系统已成为半导体制造商提升竞争力的基础配置。
