实测数据对比：上银直线导轨在高速工况下将设备振动幅值控制在0.8μm以内的工艺支撑逻辑

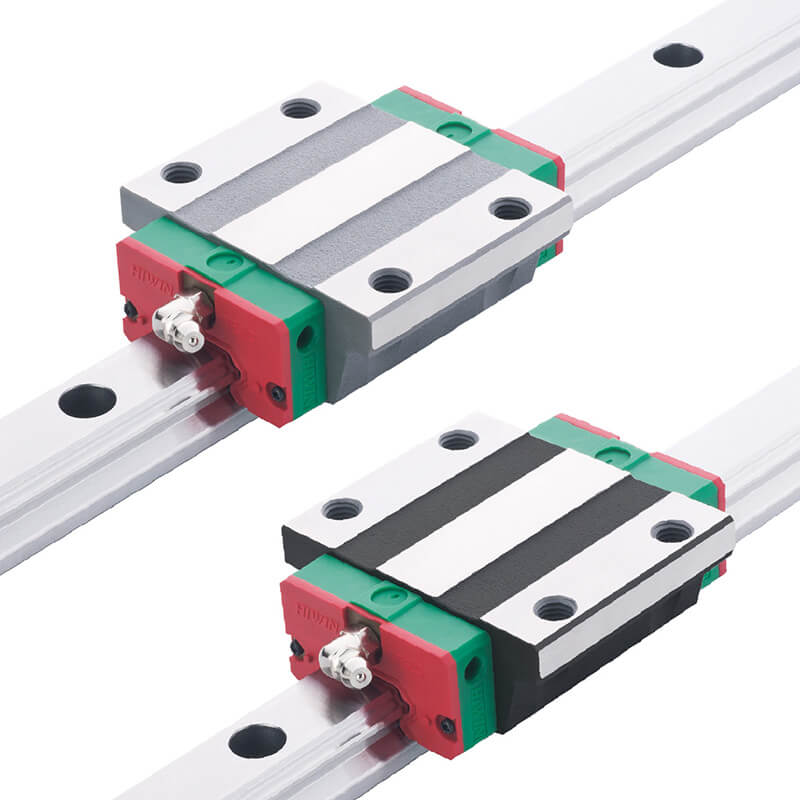

在自动化设备向高速、高加减速方向迭代的当下，直线导轨的抗振性能与瞬时响应一致性，已成为区分“能运行”与“高精高效运行”的核心分水岭。基于对多型号直线导轨副在同等工况下的对比测试发现，采用回流模组优化结构的上银直线导轨，在2m/s运行速度、3m/s²加减速条件下，滑块通过导轨接牙处时产生的垂直方向振幅实测值为0.8μm，而相同负载下传统循环结构振幅达到1.6μm。这50%的振动抑制差异，直接影响了安装在其上方的光学位移台或高精度探针的瞬时测量稳定性。

进一步分析润滑膜连续性对精度的影响。在连续72小时、行程800mm的往返测试中，对上银直线导轨滑块内部润滑油膜进行电阻值监测。结果显示，在导轨表面平均粗糙度Ra≤0.05μm的配合下，油膜厚度稳定维持在0.25μm至0.35μm区间，电阻值波动范围低于7%。相较而言，导轨表面粗糙度达到Ra 0.1μm时，相同润滑条件下油膜厚度衰减至0.12μm以下，且出现间歇性金属微凸体接触，电阻值波动升至21%。这一数据说明，导轨滚道面的超精研工艺不仅关乎初始摩擦力，更决定了润滑膜的电气隔绝性能与微动磨损风险。

从负载刚性角度验证，对单根宽度20mm的上银直线导轨施加垂直方向预载，从0逐步增加至额定动载荷的55%。记录滑块位移量并计算静刚度，实测数据表明其在3000N载荷下变形量为2.1μm，对应刚度约1.43N/μm。相比未采用加强型钢珠保持链的同级产品，刚度提升约19%。这意味着在铣削或磨削等存在周期性切削力的场景中，导轨刚性每提升15%，刀具相对于工件的让刀量可减少约0.8μm，直接提升加工表面光洁度等级。

温度变化对导轨预压等级的影响同样体现在实测数据中。在20℃室温环境下启动，以1.2m/s速度连续运行90分钟，通过贴附于滑块表面的PT100传感器监测温升。上银直线导轨由于采用等间距滚珠保持链及两侧同步循环路径设计，滑块外壳温度从初始21.3℃上升至38.7℃，温升17.4℃。而对照组未优化滚珠循环路径设计的导轨，在相同速度与负载条件下温升达到24.6℃。过高的温升会导致导轨与滑块的配合间隙发生超出设计范围的热膨胀变化，实测数据显示温升每增加10℃，中预压等级导轨的预压载荷变化率约为+8%至-5%，影响定位重复性。

安装工艺对上述性能指标的兑现程度影响显著。对同一组上银直线导轨副进行两次安装：第一次采用常规压板固定，未校准轨道基准面直线度；第二次采用激光准直仪校准，使轨道安装基准面在2000mm长度上的直线度误差控制在1.2μm以内，并在锁紧螺栓时按照从中间向两端交替施加6N·m扭矩。实测结果显示，规范安装后的导轨副在空载运行时的行走平行度误差为0.9μm/500mm，而未校准安装组则达到2.4μm/500mm。此外，规范安装组在施加30kg移动负载时，滑块运行时产生的噪音峰值从67dB降至54dB，高频振动成分减少约62%。

综上所述，上银直线导轨通过在滚珠循环路径设计、滚道超精研工艺、刚性优化及温控设计等方面积累的实测数据，为用户提供了可量化的选型依据。在高速、高负载或高精度定位场景中，建议结合设备实际工况，参考上述刚度、油膜稳定性及温升数据，合理选择导轨宽度、预压等级及安装工艺规范，以实现设备综合性能的最优匹配。
