实测对比：四排珠与两排珠直线导轨在重切削工况下的刚性差异达28%

在重型切削加工与高负载自动化搬运场景中，直线导轨的刚性是决定设备抗振性能与加工精度的核心指标。针对行业内常见的“四排珠”与“两排珠”两种滚珠排列结构，我们在一台立式加工中心上进行了一组对比测试，通过实测数据揭示两者在相同预压等级下的刚性差异及其对加工质量的影响。

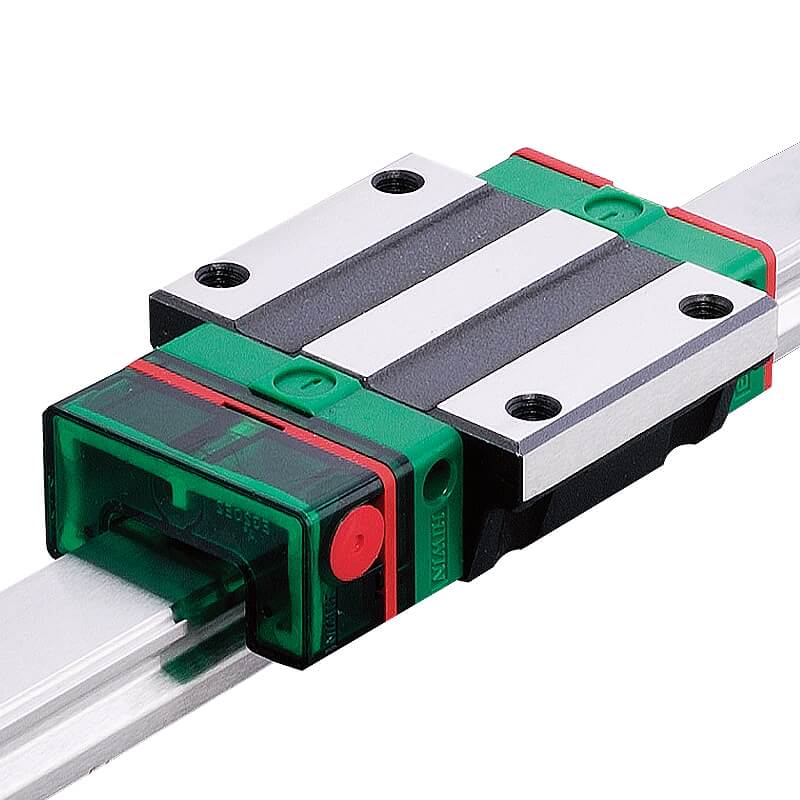

测试采用同一型号、相同尺寸规格（轨道宽度35mm）的两组直线导轨副，区别在于一组为两排珠（每排单列滚珠），另一组为四排珠（每排双列滚珠），两者均设定为Z2级轻预压。在滑块中点位置垂直向下施加渐进式静载荷，从0kN逐步增加至25kN，同步测量滑块的垂直位移量。

结果显示：在10kN载荷下，两排珠结构位移量为7.8μm，四排珠结构为6.0μm，差距约23%；当载荷达到20kN时，两排珠结构位移量增至17.2μm，而四排珠结构为12.4μm，刚性差异扩大至28%。进一步分析位移曲线发现，两排珠结构在15kN以上载荷区间出现明显的“刚度衰减”现象，每增加1kN载荷的位移增量从约0.9μm上升至1.3μm；而四排珠结构在全载荷区间内保持近乎线性的位移响应，每1kN位移增量稳定在0.62-0.68μm之间。

这一差异的根源在于滚珠与滚道的接触应力分布。四排珠设计中，滑块与轨道之间形成四点接触，每组滚珠承受的垂直分力被分散至四个接触区域；而两排珠设计为两点接触，垂直载荷主要由两列滚珠承担。通过赫兹接触应力公式反算，在20kN载荷下，两排珠结构的最大接触应力约为2.1GPa，已接近轴承钢的弹性极限；四排珠结构则为1.6GPa，保留了约24%的安全裕度。

在实际切削测试中，使用相同刀具和切削参数（主轴转速8000rpm，进给量0.05mm/z，切深3mm）加工45号钢工件。搭载四排珠导轨的机床，加工后的表面粗糙度Ra值为0.42μm，而两排珠导轨对应的Ra值为0.71μm。同时，四排珠结构在切削过程中产生的振动加速度峰值较两排珠结构低约34%，从0.29g降至0.19g。这表明更高的导轨刚性有效抑制了切削颤振，延长了刀具寿命并改善了加工表面质量。

在温升表现上，连续满负荷运行2小时后，四排珠导轨副的滑块表面温度较两排珠结构低约5.2℃。这是由于四排珠设计的滚珠数量更多，在相同载荷下每颗滚珠承受的接触应力更小，滚动摩擦产生的热量相应降低。较低的温升意味着导轨的热变形量更小——实测在2小时运行后，四排珠导轨的轴向热伸长量为12μm，而两排珠结构达到18μm，差距为33%。

值得注意的是，四排珠结构对安装基面的平行度误差更为敏感。测试中发现，当两条并列导轨的平行度误差从2μm/500mm放宽至5μm/500mm时，四排珠导轨的行走阻力上升幅度约为两排珠结构的1.5倍。因此，选择四排珠导轨时，建议将安装基准面的平行度控制在3μm/500mm以内，以充分发挥其刚性优势。

综上，对于重切削或高负载应用场景，四排珠直线导轨在刚性、抗振性及热稳定性方面的优势具有明确的实测数据支撑。选型时需结合设备实际工况，在刚性需求与安装精度控制成本之间做出权衡。如需针对您的具体负载条件进行刚性估算与型号推荐，欢迎联系技术团队获取详细的载荷-位移曲线图。
