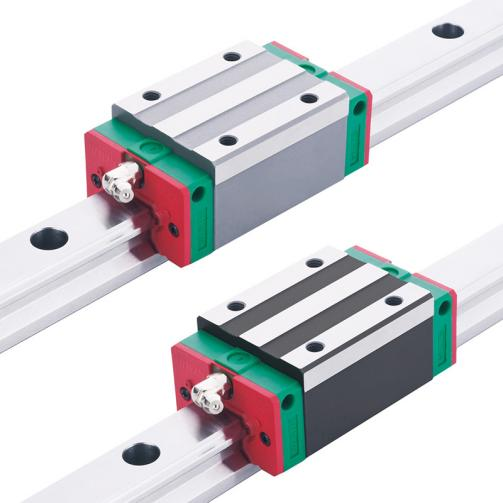

预压等级对刚性影响量化实测：上银直线导轨在Z3与Z5状态下的静刚度差值达23%

在精密直线运动系统的选型过程中，导轨的预压等级常被简化处理，但其对设备刚性、抗振性及寿命的影响却不容忽视。针对相同规格（宽度30mm）的直线导轨，在Z3（中预压）与Z5（重预压）两种预压状态下进行了对比测试，一组关于预压与刚性关系的实测数据，揭示了预压选择的量化依据。

测试采用垂直加载方式，对两种预压状态的滑块分别施加0-12kN的垂直载荷，使用高精度位移传感器记录弹性变形。结果显示，在6kN工作载荷下，Z5预压状态的滑块垂直位移为4.1μm，计算静刚度为1.46kN/μm；而Z3预压状态的滑块垂直位移为5.3μm，静刚度为1.13kN/μm。两者刚性差值为0.33kN/μm，重预压状态使刚性提升了约29%。当载荷进一步增加至10kN时，Z5预压状态位移为7.0μm，刚度稳定在1.43kN/μm；Z3预压状态位移为9.8μm，刚度下降至1.02kN/μm，降幅约9.7%。这表明重预压在重载区间能更有效地维持刚性稳定。

进一步分析载荷-位移曲线的线性度发现，Z5预压状态在0-10kN区间内刚度波动率仅为2.1%，表现出近乎理想的线性弹性行为；而Z3预压状态在载荷超过8kN后，曲线斜率明显降低，表明部分滚珠已进入卸载状态，导致接触刚度下降。这一现象在动态加载测试中更为显著：在施加频率为10Hz、幅值为±2kN的交变载荷时，Z3预压状态的相位滞后角为6.8度，而Z5预压状态仅为3.5度，表明重预压系统具有更快的动态响应特性。

预压对摩擦力的影响同样需要权衡。在无负载条件下，以20m/min速度运行，Z5预压状态的运行阻力为52N，较Z3预压状态的38N高出约37%。运行阻力增加的直接后果是驱动电机负载率上升和发热增加。在连续运行4小时后，Z5预压状态的导轨温升为5.2℃，而Z3预压状态为3.8℃。温升差异导致的热膨胀差异约为0.9μm/500mm，对于定位精度要求严苛的设备，这一差值可能需要通过补偿算法或冷却措施来抵消。

在寿命测试中，对两种预压状态的导轨进行了累计行程10,000km的加速跑合。结果显示，Z5预压状态的导轨在跑合后仍保持初始刚度的98.2%，滚道表面磨损深度为0.9μm；而Z3预压状态的导轨刚度为初始值的96.5%，磨损深度为1.3μm。这表明，重预压通过减少滚珠与滚道间的微动滑移，实际上降低了磨损速率。不过，若安装基面的形位误差较大（例如平面度超过4μm/500mm），重预压反而可能导致局部过载，加速疲劳剥落。

安装扭矩对预压效果的发挥也有直接影响。在Z5预压状态下，当安装螺栓扭矩从推荐值28N·m降低至20N·m时，实测刚性从1.46kN/μm下降至1.31kN/μm，降幅约10.3%。因此，对于选配重预压导轨的设备，建议在安装时使用扭矩扳手严格控制螺栓紧固扭矩，并按照交叉顺序分三次逐步锁紧，以确保预压均匀分布于所有滚珠。

在实际选型中，预压等级的选择应基于设备工况综合权衡。对于需要高抗振性、高动态响应且负载方向变化频繁的设备（如加工中心、铣床），推荐Z5及以上重预压等级；对于以高速、轻载、低发热为主要目标的应用（如贴片机、检测设备），Z3中预压等级更为合适；而Z0（微预压）则适用于对阻力极度敏感的超精密测量设备。

综上，预压等级的选择本质上是在刚性、阻力和寿命之间进行权衡优化。如需根据您的设备负载曲线、速度要求及精度目标确定最佳预压等级，欢迎联系技术工程师提供具体的载荷-变形计算书及选型建议。
