XY平台设计效率提升50%：AG系列交叉构型导轨在高精度设备中的垂直度与刚性实测数据解析

在精密加工与检测设备中，XY双轴移动平台的体积与刚性矛盾长期困扰着设备设计工程师。传统方案通常需将两组直线导轨垂直叠放安装，不仅占用大量Z轴空间，且需客户自行保证两轴垂直度，装配难度高。针对这一痛点，AG系列交叉构型直线导轨通过一体化正交设计，为空间受限的高精度应用提供了经实测验证的解决方案。

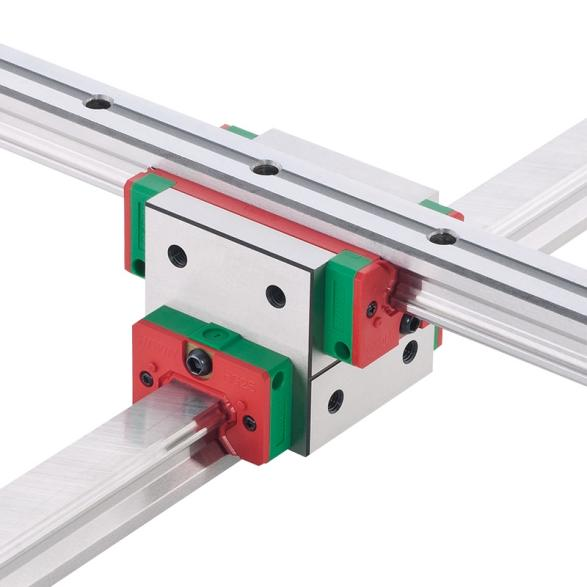

一体化正交结构实现空间与刚性双突破。 AG系列将X轴与Y轴导轨集成于单一滑块本体，采用特殊研磨制程确保两轴运动方向垂直度。相较于传统两组导轨叠放方案，该设计可使设备安装高度降低约15%，整体安装空间节省达30%。在刚性表现方面，AG系列一体化滑块相较于两个HG系列滑块背对背锁固的方案，实测扭转刚性提升50%。以AG25H型号为例，其容许静力矩MR与MY分别达0.56kN·m与0.57kN·m，可满足走心式车床与立式车床对重切削刚性的严苛要求。

高垂直度加工确保微米级定位精度。 传统XY平台组装时需由人工校准两轴垂直度，误差累积往往超过±3μm/100mm。AG系列的两支导轨在出厂前即完成相对直度的高精度加工，垂直度精度由制造工艺保证。在自动点胶机与量测设备等典型应用中，该结构可使平台在全行程范围内的XY正交误差控制在±1μm/100mm以内，显著降低客户端的装配调试工时。

选型灵活性与多样化规格。 AG系列提供AG 20、25、30三种尺寸，负荷类型分为C（重负荷）与H（超重负荷）。预压等级可选Z0、ZA、ZB，精度等级达P级。润滑方面，AG系列滑块出厂时已填充锂基润滑脂，建议每运行100km或每3-6个月检查补充油脂。以AG25H为例，其超重负荷型滑块填充油脂量为12cm³。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨HG系列提供滚珠与滚柱选项，其中AG交叉构型特别适用于XY平台集成；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

AG系列交叉构型直线导轨凭借一体化正交设计与高刚性滑块结构，为精密XY平台、走心式车床及量测设备提供了兼顾空间效率与定位精度的传动方案。如需针对您的设备行程与负载条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
