设备轻量化与刚性提升50%：AG系列交叉构型直线导轨在精密XY平台中的实测验证

在精密加工与检测设备中，XY双轴移动平台的空间利用率与刚性表现长期构成设计矛盾。传统方案需将两组直线导轨垂直叠放安装，占用大量Z轴空间，且客户需自行保证两轴垂直度，装配难度高且误差累积不可控。针对这一痛点，AG系列交叉构型直线导轨通过一体化正交设计，为空间受限的高精度应用提供了经实测验证的解决方案。

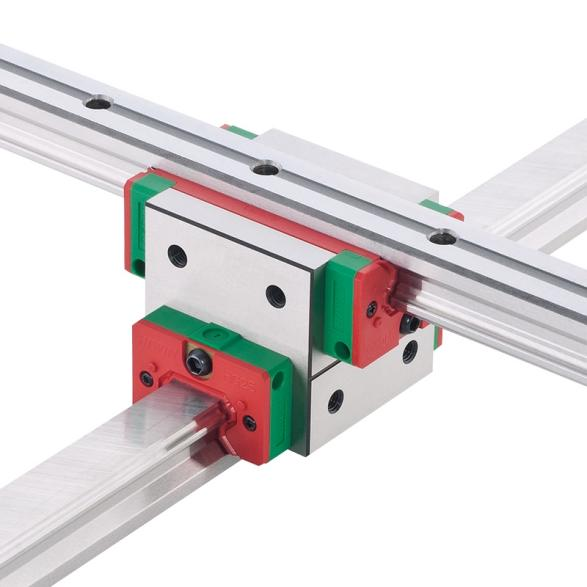

一体化正交结构实现空间与刚性双突破。 AG系列将X轴与Y轴导轨集成于单一滑块本体，采用特殊研磨制程确保两轴运动方向垂直度。相较于传统两组导轨叠放方案，该设计可使设备安装高度降低约15%，整体安装空间节省显著。在刚性表现方面，AG系列一体化滑块相较于两个HG系列滑块背对背锁固的方案，实测扭转刚性提升50%。以AG25H型号为例，其容许静力矩MR与MY分别达0.56kN·m与0.57kN·m，可满足走心式车床与立式车床对重切削刚性的严苛要求。

高精度制造保障微米级垂直度。 传统XY平台组装时需由人工校准两轴垂直度，误差累积往往超过±3μm/100mm。AG系列的两支导轨在出厂前即完成相对直度的高精度加工，垂直度精度由制造工艺保证。在自动点胶机与量测设备等典型应用中，该结构可使平台在全行程范围内的XY正交误差控制在±1μm/100mm以内，显著降低客户端的装配调试工时。全系标准采用P级精度及以上，确保在高速往复运动中保持优异的定位准确性，适用于对几何公差要求严格的半导体检测设备。

高刚性滑块结构提升动态稳定性。 在振动测试机与斜背式车床等承受动态冲击载荷的场景中，导轨刚性直接影响测试数据的准确性与加工表面质量。AG系列通过交叉滚柱的预压设计，消除了传统叠装方案中两滑块间的连接间隙，使系统在承受力矩负载时表现出优异的抗变形能力。AG20H型号采用交叉滚柱结构，滚柱呈90度交叉排列，使导轨在四个方向上均具备均衡的负载能力，有效减少运行过程中的振动与噪音，特别适用于半导体设备、光学平台、医疗检测仪器等对运动平稳性有较高要求的应用场景。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨HG系列提供滚珠与滚柱选项，其中AG交叉构型特别适用于XY平台集成；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于半导体、面板检测等各类自动化设备。

AG系列交叉构型直线导轨凭借一体化正交设计与高刚性滑块结构，为精密XY平台、走心式车床及量测设备提供了兼顾空间效率与定位精度的传动方案。如需针对您的设备行程与负载条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
