AG系列交叉构型直线导轨解析：一体化结构刚性提升150%，安装高度降低15%

在精密加工与自动化设备领域，X-Y轴向运动的垂直度与系统刚性直接影响最终加工精度。针对走心式车床、量测设备及自动点胶机等对双轴正交运动有高要求的应用场景，HIWIN推出的AG系列交叉构型直线导轨，通过创新的结构设计，为设备小型化与精度提升提供了经过验证的解决方案。

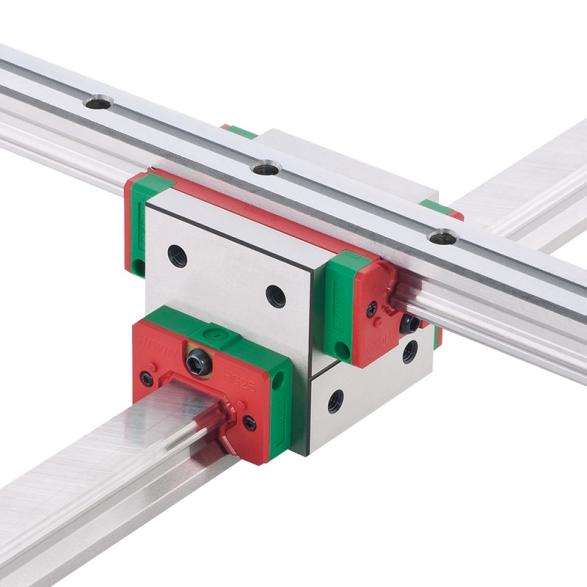

一体化交叉结构实现刚性跃升与空间节省。 AG系列最显著的特色在于其将X轴与Y轴导轨整合于一体化的滑块中，通过特殊研磨制程保证了两支轨道在相对直线度上的高精度加工，最终实现X-Y运动方向的高垂直度。这种结构相比传统方案——将两个HG系列导轨滑块背对背锁固——带来了两大可量化的优势：一是一体化设计使整体刚性提升150%；二是设备安装高度可有效降低15%。这意味着设备在承受复合力矩时变形更小，同时实现了小型化与轻量化的目标，对空间紧凑的自动化设备而言价值显著。

高扭矩刚性满足重载需求。 官方技术资料显示，AG系列一体化滑块的刚性表现，比将两个HG滑块背对背以螺丝锁固的方式高出50%。这一数据意味着在承受相同扭转力矩时，AG系列的弹性变形量显著减小，这对于走心式车床、立式车床等在切削过程中会产生较大扭力的设备尤为重要。AG系列提供重负荷（C）与超重负荷（H）两种负荷类型选择，尺寸涵盖20、25、30等多种规格，用户可根据实际负载要求灵活选配。

高精度制造确保垂直度。 由于X轴与Y轴导轨固定在同一滑块基础上，其相对位置精度在制造阶段即已确定。两支轨道在相对直度上经过高精度加工，使得成品在垂直度方面拥有特别高的精度表现。这意味着设备制造商无需在现场进行繁琐的X-Y轴正交校正，大幅缩短了装机与调试时间，同时保证了长期使用中垂直度的一致性。

型号编码与主要应用。 AG系列的标准型号编码清晰传达了产品信息，例如AG25C E 2 R 1000 E/R 500 E Z0 P II，其中“AG25C”表示尺寸25的重负荷型，“Z0”代表微预压，“P”代表精密级。该系列除前述应用外，还适用于振动测试机、斜背式车床等设备。

HIWIN集团凭借从精密传动元件到系统整合的完整垂直整合能力，除AG系列交叉导轨外，同样具备完整的产品线。上银直线导轨HG/EG/RG系列提供滚珠与滚柱选择，满足从高速轻载到重载高刚性的需求；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人整合螺杆与导轨，安装容易、体积小，适用于半导体设备、面板检测等各类自动化设备。
