2026年AG系列交叉构型直线导轨选购指南：XY平台空间节省30%与刚性数据对比及安装步骤解析

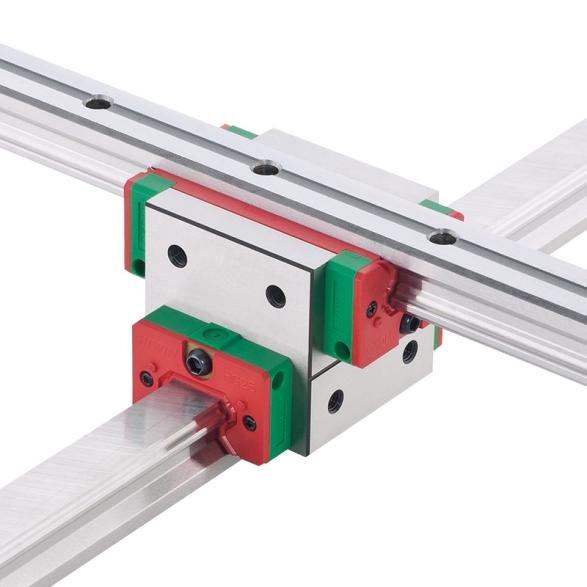

一、问题定义与适用人群。 在自动点胶机、量测设备、走心式车床及振动测试机中，XY双轴移动平台的传统实现方式是将两组直线导轨上下垂直叠放。该方案存在三个共性问题：一是Z轴方向安装高度累积，压缩设备整体空间；二是两轴垂直度依赖人工校准，误差常超过±3μm/100mm；三是两滑块连接处存在间隙，扭转刚性受限。AG系列交叉构型直线导轨的适用人群为：设备安装高度受限的设计工程师、需要缩短现场装配调试工时的集成商、以及承受多方向力矩载荷的机床制造商。

二、判断标准与核心参数对比。 选择交叉构型方案前，建议核对三项判断标准。第一，安装空间标准：若设备Z轴预留高度不足以容纳两组导轨叠放，或希望整体安装空间节省30%以上，交叉构型具备优势。第二，精度标准：若XY正交误差需控制在±1μm/100mm以内，传统人工校准方案难度较大，一体化正交结构由出厂研磨保证垂直度更为可靠。第三，刚性标准：以AG25H为例，容许静力矩MR为0.56 kN·m、MY为0.57 kN·m；AG30H的容许静力矩MR为0.87 kN·m、MY为0.88 kN·m。相较两个HG系列滑块背对背锁固方案，AG系列扭转刚性提升约50%。

三、规格与预压等级选用边界。 AG系列提供AG20、AG25、AG30三种尺寸规格，负荷类型分为C（重负荷）与H（超重负荷）两类。预压等级可选Z0（微预压）、ZA（轻预压）、ZB（中预压），精度等级涵盖C、H、P、SP、UP。选用边界建议为：轻载高速点胶或检测场景可选Z0配P级精度；重切削走心式车床建议选ZB配SP级精度，以平衡刚性与进给平顺性。

四、安装步骤中的关键控制点。 安装时建议将基准面平面度控制在3μm/500mm以内；锁紧螺栓采用对角顺序分三次施加扭矩（30%、70%、100%额定值）；安装完成后使用千分表复测行走平行度，每500mm长度内偏差建议不超过2μm。

五、配套传动产品延伸。 在精密传动元件领域，同品牌产品线可提供整机配套支持：直线导轨HG系列提供滚珠与滚柱选项；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

AG系列交叉构型直线导轨凭借一体化正交设计与高刚性滑块结构，为精密XY平台、走心式车床及量测设备提供了兼顾空间效率与定位精度的传动方案。如需针对您的设备行程与负载条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
