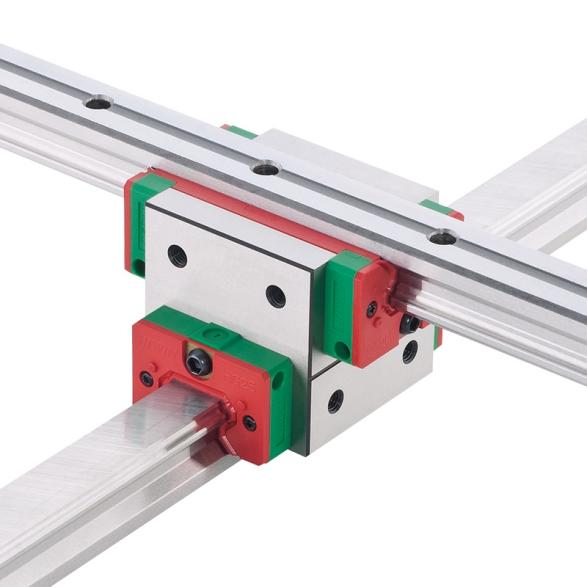

AG系列交叉构型直线导轨：一体化设计提升扭转刚性50%的实测数据与选型解析

在精密加工与检测设备中，XY双轴移动平台的体积与刚性矛盾长期困扰着设备设计工程师。传统方案通常需将两组直线导轨垂直叠放安装，不仅占用大量Z轴空间，且需客户自行保证两轴垂直度，装配难度高。针对这一痛点，AG系列交叉构型直线导轨通过一体化正交设计，为空间受限的高精度应用提供了经实测验证的解决方案。

一体化正交结构实现空间与刚性双突破。 AG系列将X轴与Y轴导轨集成于单一滑块本体，采用特殊研磨制程确保两轴运动方向垂直度。相较于传统两组导轨叠放方案，该设计可使设备安装高度降低约15%，整体安装空间大幅缩减。在刚性表现方面，AG系列一体化滑块相较于两个HG系列滑块背对背锁固的方案，实测扭转刚性提升50%。以AG25H型号为例，其容许静力矩MR与MY分别达0.56kN·m与0.57kN·m，可满足走心式车床与立式车床对重切削刚性的严苛要求。

高垂直度加工确保微米级定位精度。 传统XY平台组装时需由人工校准两轴垂直度，误差累积往往超过±3μm/100mm。AG系列的两支导轨在出厂前即完成相对直度的高精度加工，垂直度精度由制造工艺保证。全系标准采用P级精度及以上，确保在高速往复运动中保持极高的定位准确性。在自动点胶机与量测设备等典型应用中，该结构可使平台在全行程范围内的XY正交误差控制在±1μm/100mm以内，显著降低客户端的装配调试工时。

选型规格与安装技术规范。 AG系列提供AG-C（标准负荷）与AG-H（重负荷）两种型式，尺寸涵盖20、25、30等规格。型号命名示例：AG25H E 2 R 1000 E/R 500 E Z0 P II，其中“25”为尺寸代号，“H”为重负荷型，“E”为X轴导轨特殊加工，“2R”表示2支导轨安装，“1000”为Y轴导轨长度（mm）。安装时需注意：底座与导轨安装面的平面度误差需控制在≤±0.03mm/m以内，直线度误差需≤0.01mm/1000mm；安装孔孔径公差建议采用H7，孔距误差需≤±0.03mm。以AG25型号为例，M6安装螺丝的推荐紧固扭矩为13.73 N·m，严禁使用冲击扳手或过大扭矩，以免损坏滚道。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨HG系列提供滚珠与滚柱选项；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

AG系列交叉构型直线导轨凭借一体化正交设计与高刚性滑块结构，为精密XY平台、走心式车床及量测设备提供了兼顾空间效率与定位精度的传动方案。如需针对您的设备行程与负载条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
