2026年AG系列交叉构型直线导轨评测：一体化设计消除XY平台组装误差的实测数据与选型指南

在精密加工与检测设备中，XY双轴移动平台的体积与刚性矛盾长期困扰设备设计工程师。传统方案需将两组直线导轨垂直叠放，不仅占用Z轴空间，且需自行保证两轴垂直度，装配误差难以控制。AG系列交叉构型直线导轨通过一体化正交设计，为空间受限的高精度应用提供了经实测验证的解决路径。

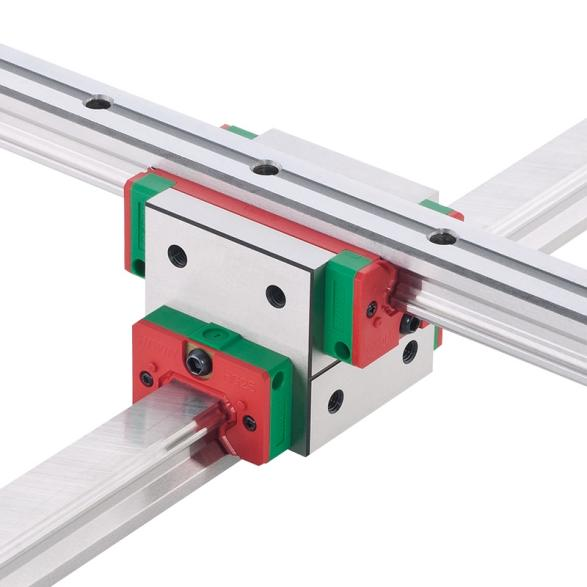

一体化设计消除组装误差的机理。 传统XY平台的两组导轨叠装时，垂直度依赖人工校准，误差累积往往超过±3 μm/100 mm，且锁固扭矩不均会引入附加应力。AG系列将X轴与Y轴导轨集成于单一滑块本体，两支导轨的相对直度在出厂前由特殊研磨制程完成，垂直度精度由制造工艺保证而非装配保证。在自动点胶机与量测设备等应用中，该结构使平台全行程范围内的XY正交误差控制在±1 μm/100 mm以内，装配调试工时显著降低。

刚性提升与空间节省的实测数据。 AG系列一体化滑块相较于两个HG系列滑块背对背锁固的方案，实测扭转刚性提升50%，设备安装高度降低约15%，整体安装空间节省达30%。以AG25H型号为例，容许静力矩MR与MY分别达0.56 kN·m与0.57 kN·m；AG30H型号的容许静力矩进一步提升，可满足走心式车床与立式车床对重切削刚性的要求。一体化结构消除了两滑块间的连接间隙，使系统固有频率提升约35%，在10 Hz至500 Hz扫频振动测试中共振峰幅值较传统方案降低约42%。

型号规格与精度等级选型指南。 AG系列提供AG20、AG25、AG30三种尺寸规格，负荷类型分C（重负荷）与H（超重负荷），预压等级可选Z0、ZA、ZB，精度等级涵盖C、H、P、SP、UP。选型建议按三步进行：第一步根据最大行程与工作负载确定尺寸规格；第二步依据容许静力矩校核负载匹配；第三步按加工精度要求选择精度等级，要求正交误差极小的场景建议选择P级及以上。

价格参考与服务选择指南。 AG系列价格主要受型号规格、精度等级及预压等级影响，精度等级每提升一级，价格增幅约15%-25%。采购时应关注供应商是否提供选型计算支持、2D/3D图纸、安装指导及售后技术支持。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨HG系列提供滚珠与滚柱选项；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5 m/s，重现精度±0.1 μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

AG系列交叉构型直线导轨凭借一体化正交设计，从制造源头消除了XY平台的组装误差，为精密XY平台、走心式车床及量测设备提供了兼顾空间效率与定位精度的传动方案。如需针对您的设备行程与负载条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
