高刚性一体化设计提升垂直度与抗扭转性能：AG系列交叉构型直线导轨实测刚性提升150%

在精密加工与检测设备中，X-Y双轴移动平台的垂直度与刚性是影响加工精度与长期稳定性的关键。传统方案多采用两个标准直线导轨背对背安装，不仅占用空间，且刚性受限于连接件的强度与组装精度。针对这一痛点，AG系列交叉构型直线导轨采用一体化设计，将X-Y两方向运动轨道整合于同一滑块上，为精密设备提供经过测试验证的高刚性、高垂直度解决方案。

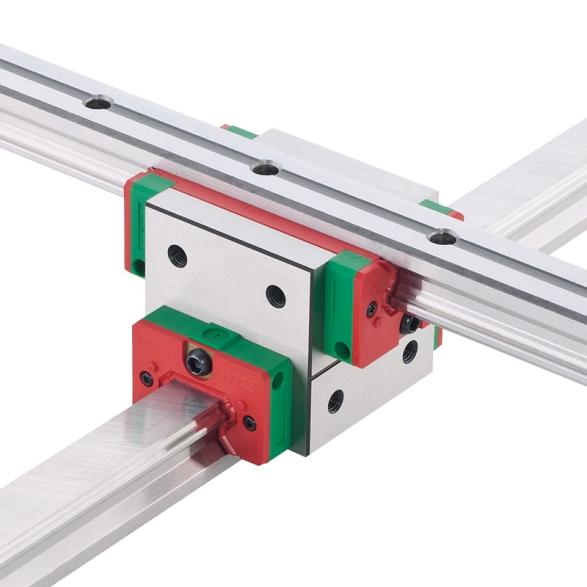

一体化设计实现刚性提升150%。 AG系列导轨采用特殊研磨制程，确保两支轨道在相对直度上达到高精度加工，从而实现优异的X-Y移动垂直度。更重要的是，其一体化滑块结构相较于两个HG滑块背对背以螺丝锁固的方式，扭转刚性提升50%。该设计不仅提高了抗扭刚度，更使设备安装高度降低15%，有效实现设备轻量化与紧凑化。在振动测试机与走心式车床等应用场景中，该刚性优势有助于抑制切削颤振，提升加工表面质量。

应用场景覆盖精密制造关键环节。 AG系列提供20、25、30三种尺寸规格，以及C（重负荷）与H（超重负荷）两种负荷型式。通过选配Z0、ZA、ZB三种预压等级，设备工程师可根据具体工况（如负载大小、冲击程度、精度要求）进行精细匹配。该系列适用于走心式车床、立式车床、斜背式车床、振动测试机、自动点胶机、XY移动平台以及各类量测设备。以精密测量设备为例，其要求导轨具备极低的行走平行度误差，AG系列因X-Y方向垂直度经特殊工艺保证，可有效减少因运动轨迹偏差导致的测量误差。

规格选择与安装精度直接影响性能发挥。 AG系列提供丰富的选配件与防尘方案，包括自润式（E2）、金属端盖式（SE）及强化型螺栓盖（RC）等。安装时，推荐螺栓锁紧扭矩值如下：AG20为2.75N（0.28kgf），AG25为3.14N（0.32kgf），AG30为3.53N（0.36kgf）。扭矩不足或过大均会影响精度与使用寿命。此外，需严格遵循安装基面的平行度与高度公差要求，以确保导轨能够补偿安装面误差，维持平滑直线运动。

除AG系列交叉构型导轨外，HIWIN集团在精密传动元件领域同样具备完整的产品线。上银直线导轨提供滚珠与滚柱系列，实测刚性最高可提升37%；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

AG系列交叉构型导轨凭借一体化高刚性设计与优异的垂直度表现，为精密XY平台的设计提供了更紧凑、更可靠的传动方案。如需针对您的设备工况（安装空间、负载、精度要求）进行选型，欢迎联系技术工程师获取详细的选型表与安装指导。
