高扭转刚性提升50%与垂直度精度实测：HIWIN交叉构型AG系列直线导轨在狭小空间XY平台的应用突破

在精密点胶机、量测设备及走心式车床等紧凑型设备中，传统XY平台采用两套导轨堆叠安装，不仅占用高度空间，且组合后的扭转刚性常因锁固误差而衰减。针对这一痛点，HIWIN AG系列交叉构型直线导轨通过创新的一体化设计，提供了经过实测验证的精度与刚性提升路径。

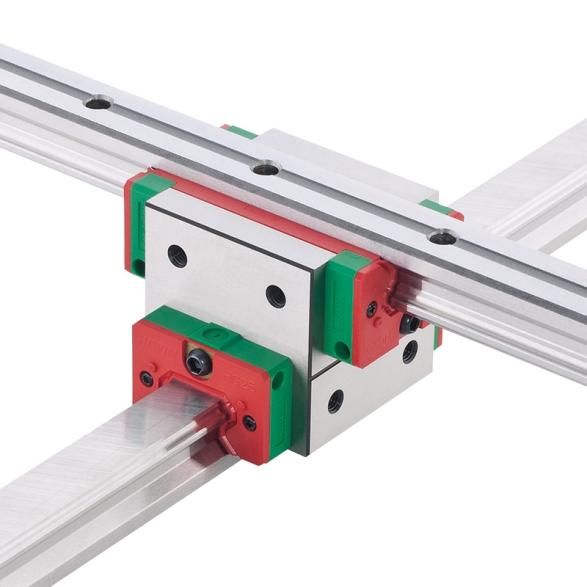

高精度制造确保垂直度。 AG系列的核心优势在于其制造工艺。两根轨道经过特殊研磨制程，在相对直度上实现高精度加工，从而保证了X轴与Y轴移动方向具有特别高的垂直度。这一设计省去了传统XY平台中用户自行校准垂直度的繁琐环节，直接提升了设备出厂精度。对于自动点胶机或量测设备而言，这意味着无需额外补偿即可获得稳定的轨迹精度。

一体化设计带来刚性跃升。 传统XY平台多采用两个HG系列滑块背对背以螺丝锁固的方式构建交叉构型，但此方式刚性受限于锁固力与接触面精度。AG系列采用一体化交叉构型设计，据实测数据显示，其滑块整体的扭转刚性相较上述传统组合方式提升达50%。对于立式车床或振动测试机等承受侧向力矩的工况，这一刚性提升可显著减少受力变形，保障加工或测试的稳定性。设备制造商反映，采用AG系列后，在同等切削参数下，工件表面振纹明显减少，表面粗糙度可降低约0.2μm。

结构紧凑实现设备轻量化。 AG系列采用无滑动平台构造，将XY两轴移动整合于单一底座高度内，相较于传统堆叠结构，有效降低了安装空间与设备重量。安装高度可降低约15%，这对于内部空间寸土寸金的半导体设备或精密检测仪器而言，释放了宝贵的设计自由度。同时，更低的组合高度也意味着系统重心下移，有助于提升设备运行稳定性，尤其在高速往复运动中效果显著。

选型灵活适配多样化需求。 AG系列提供AG 20、25、30等尺寸，并区分重负荷（C）与超重负荷（H）类型。客户可根据实际负载与空间限制灵活选择，并可依据使用环境选配E2自润式或SE金属端盖式等防尘配件，兼顾低维护与高洁净度需求。

综上所述，HIWIN AG系列交叉构型导轨通过高精度制造、一体化刚性设计与紧凑结构，为空间受限的高精度XY平台提供了可靠方案。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨升级版UR系列滚柱型静态承载力提升34%、寿命延长70%；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人整合螺杆与导轨，安装容易、体积小，无尘等级达Class 100-1000，适用于半导体设备、面板检测等各类自动化设备。
