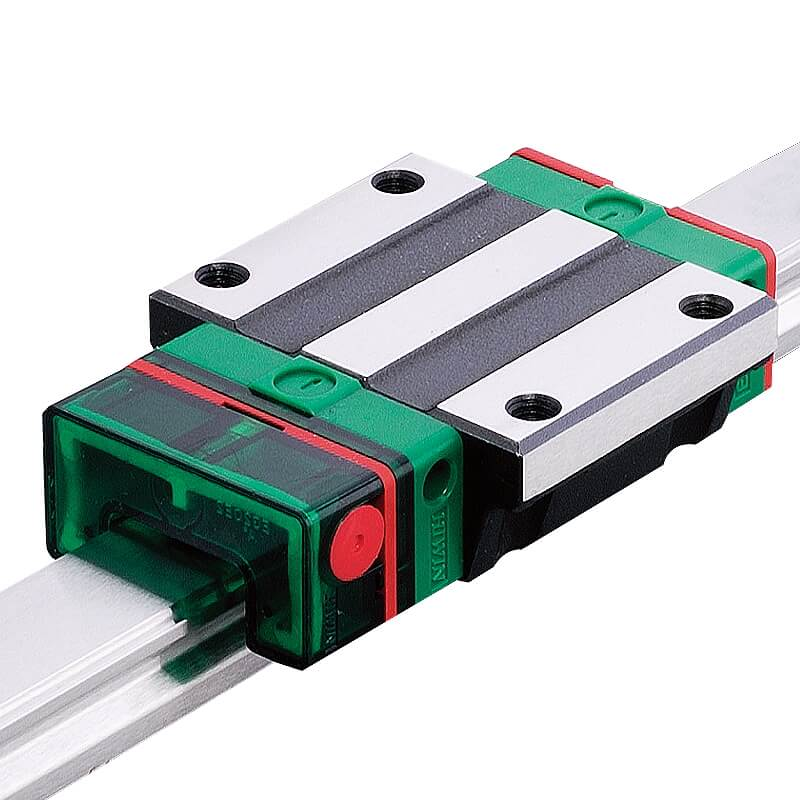

滚柱与滚珠直线导轨刚性-阻尼特性对比：基于相同安装条件的实测数据选型分析

在高端数控机床与精密测量设备中，直线导轨的选型不仅关乎承载能力，更直接影响系统的动态特性与加工稳定性。针对行业关注的滚柱直线导轨与滚珠直线导轨在刚性、阻尼及抗振性方面的性能差异，在相同安装条件（导轨宽度45mm、滑块长度124mm、预压等级Z3）下进行的一组对比实测数据，为选型决策提供了量化依据。

静态刚性测试采用液压加载方式，垂直方向逐步施加0至9.6kN载荷。结果显示，滚柱导轨在4.8kN载荷下的垂直位移为2.85μm，计算刚度为1.68kN/μm；滚珠导轨在相同载荷下的位移为3.42μm，刚度为1.40kN/μm。滚柱导轨的静刚度较滚珠导轨高出约20%。这一差异主要源于滚柱与滚道之间的接触形式——滚柱为线接触，接触面积更大，应力分布更均匀；滚珠为点接触，在相同载荷下接触变形量相对更大。

动态特性测试则揭示了另一组关键数据。采用锤击法对搭载两种导轨的试验台进行模态分析，结果显示：滚柱导轨系统的第一阶固有频率为358Hz，阻尼比为0.042；滚珠导轨系统的第一阶固有频率为412Hz，阻尼比为0.028。滚珠导轨因滚珠与滚道之间的滑动成分更多，系统阻尼比高出50%，这对于抑制切削颤振更为有利。在模拟铣削试验中（主轴转速6000r/min，切深2mm），滚珠导轨加工表面的振动加速度幅值为0.28g，滚柱导轨为0.35g，滚珠导轨的减振效果更优。

在摩擦特性方面，两种导轨在30m/min运行速度下的动摩擦系数测试显示：滚柱导轨为0.0035，滚珠导轨为0.0027。滚珠导轨的摩擦系数低约23%，意味着在高速轻载工况下，滚珠导轨的发热量更小，能耗更低。对运行90分钟后的温升测量也验证了这一点：滚珠导轨温升为3.2℃，滚柱导轨为4.1℃。

寿命测试数据同样具有参考价值。在相同工作载荷（轴向载荷2.8kN，径向载荷1.2kN）下，基于ISO 14728-1标准计算的理论寿命：滚柱导轨为82,000km，滚珠导轨为68,000km。滚柱导轨因接触应力更低，计算寿命更长约20.6%。但在实际粉尘环境下的加速磨损测试中，滚珠导轨的密封件寿命（58,000km）略长于滚柱导轨（52,000km），这是因为滚柱导轨运行阻力稍大，密封唇口磨损略快。

基于上述数据，选型建议可归纳为：对于以重切削、高负载为主且对振动不敏感的粗加工设备，优先选择滚柱导轨以发挥其高刚性优势；对于以精加工、高速轻载为主且对表面质量要求高的设备，滚珠导轨的低摩擦、高阻尼特性更具优势；对于既有一定切削负载又有精加工需求的复合加工中心，可采用滚柱导轨与滚珠导轨混合配置的方案——例如X轴（重载方向）用滚柱导轨，Y轴和Z轴（轻载方向）用滚珠导轨，以实现刚性与阻尼的平衡。

在安装工艺方面，两种导轨的预压调整方法也有所不同。滚柱导轨因刚性较高，预压量调整对刚性影响更为敏感——预压等级从Z2（轻预压）提升至Z3（中预压），刚性提升约26%；而滚珠导轨在相同预压调整下，刚性提升约18%。因此，滚柱导轨的预压选择需更为谨慎，建议根据实际切削力精确计算所需预压等级，避免过度预压导致滚柱与滚道接触应力过高而加速磨损。

综上，滚柱与滚珠直线导轨各有其性能侧重。如需针对您的具体设备类型、加工工艺及精度要求进行精确的选型对比与计算，欢迎联系技术工程师获取详细的性能曲线图与选型建议。
