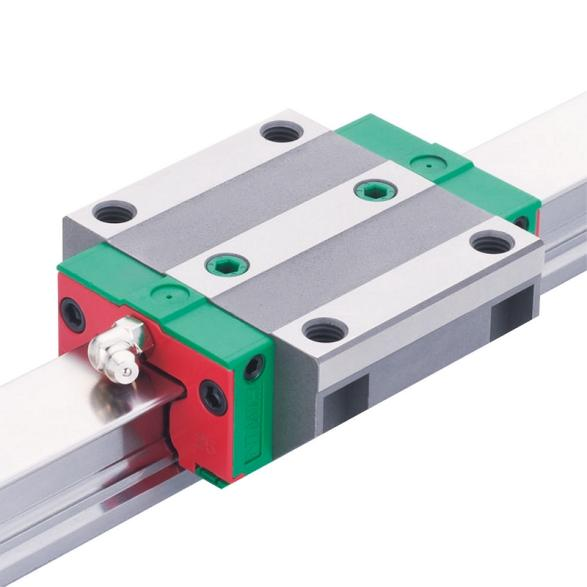

2026年CG系列抗扭矩型滚珠直线导轨选购指南：扭矩负载实测与选型步骤对比

在单轴直线运动应用中，设备往往面临侧向力或偏心负载产生的扭矩，这对导轨的抗扭矩能力提出了特殊要求。CG系列抗扭矩型滚珠直线导轨专为单轴配置设计，通过优化结构在短行程工况下提供高力矩承载能力，为空间紧凑的设备提供了差异化解决方案。

抗扭矩设计参数与力矩承载能力。 CG系列的核心优势在于其出色的力矩负载能力。以CG_25H型号为例，其容许静力矩Mdx达740 N·m，Mdy与Mdz均为730 N·m；CG_45H型号的Mdx更高达5050 N·m。相较于普通HG系列，CG系列在单轴配置下能有效抵抗偏心负载产生的倾覆力矩，减少对辅助导轨的依赖。该系列提供15至45多种规格，负荷类型分C（重负荷）与H（超重负荷），可满足不同力矩负载需求。

预压等级与刚性的匹配逻辑。 CG系列提供三种标准预压等级：Z0（轻预压，0-0.02 C_dyn）适用于恒定负载方向、小冲击、低精度要求的场合，如运输技术、自动包装机、工业机器X-Y轴；ZA（中预压，0.05-0.07 C_dyn）适用于高精度需求，如机床、EDM加工机、NC车床、X-Y精密工作台；ZB（高预压，0.1 C_dyn以上）适用于高结构刚性需求及存在冲击振动的场合，如磨床、NC车床、高性能切削机床。选型时应依据负载方向稳定性、冲击程度及精度要求综合确定。

精度等级与短行程润滑优化。 CG系列精度等级涵盖C（普通）、H（高级）、P（精密）、SP（超精密）、UP（超高精密）五级。短行程应用中，滚珠在有限距离内往复循环，润滑剂易被挤出接触区，CG系列通过优化的润滑概念设计，使其成为短行程应用的优先选择。采购时建议核实供应商是否提供选型计算支持、2D/3D图纸及本地化技术服务能力。

在精密传动元件领域，上银同样具备完整的产品线。HG系列提供滚珠与滚柱选项，适用于通用负载场景；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台重现精度可达±0.005mm；单轴机器人整合螺杆与导轨，适用于各类自动化设备。

CG系列抗扭矩型滚珠直线导轨凭借高力矩承载能力与短行程优化设计，为单轴应用、自动化设备及精密测量仪器提供了抗扭矩解决方案。如需针对您的设备负载条件与行程需求进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
