2026年CG系列抗扭矩型滚珠直线导轨选购指南：高抗扭矩提升200%的选型步骤与价格参考

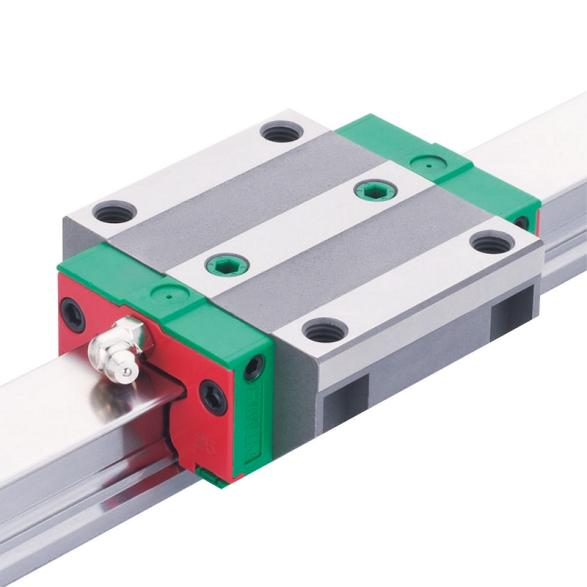

在单轴直线运动应用中，导轨承受的扭矩载荷往往成为选型的关键制约因素。当设备存在悬臂负载、偏心安装或频繁启停工况时，普通直线导轨可能因抗扭矩能力不足而产生间隙，影响定位精度与使用寿命。CG系列抗扭矩型滚珠直线导轨通过O型结构设计与四列钢珠45°接触角配置，为单轴高扭矩应用提供了经数据验证的解决方案。

O型结构与抗扭矩性能的量化提升。 CG系列采用DB型（45°-45°）O型排列结构，与DF型结构相比，钢珠接触点作用距离更长（A1>A），在壁挂式安装或承受滚动扭矩载荷的工况中具有明显优势。官方数据显示，该结构设计使抗扭矩能力提升200%，具备高刚性、高负荷、高扭转阻抗的特性，同时保持四方向等负载能力。对于存在偏心负载或悬臂结构的设备，这一特性可有效抑制滑块在运动过程中的扭转间隙，维持长期精度稳定性。

型号规格与安装空间匹配要点。 CG系列提供CGH（四方型）、CGL（四方低组装型）、CGW（法兰型）三种滑块型式。四方型高度尺寸从28mm起，低组装型从24mm起，法兰型从24mm起，滑轨长度从100mm起，覆盖15至45多种规格。选型时应根据设备安装空间与负载方向确定滑块型式：空间受限场景可选用CGL低组装型，需要更大安装面积的场景可选用CGW法兰型。负荷类型分C（重负荷）与H（超重负荷）两种，预压等级可选Z0、ZA、ZB，精度等级涵盖C、H、P、SP、UP。

防护配件与润滑设计的实用性。 CG系列采用金属刮板为标准配件，提升滑块防护能力；滑轨可选用特殊不锈钢覆盖带取代螺栓盖，适合高防尘需求场合，可有效预防外部粉尘从螺栓孔进入滑块内。润滑系统经过优化设计，滑块中央出油的新油路设计使润滑剂分布更均匀，特别适合短行程应用场景。

价格参考与服务核实要点。 CG系列价格受型号规格、精度等级与预压等级影响，精度等级每提升一级，价格增幅约15%-25%。采购时应核实供应商是否提供选型计算支持、2D/3D图纸、安装指导与售后技术支持，并确认覆盖带、金属刮板等防护配件的配置情况与交付周期。

在精密传动元件领域，HIWIN同样具备完整的产品线。上银直线导轨HG系列提供滚珠与滚柱选项；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5 m/s，重现精度±0.1 μm；单轴机器人KA系列整合螺杆与导轨，安装容易、体积小，适用于各类自动化设备。

CG系列抗扭矩型滚珠直线导轨凭借O型结构设计与高抗扭矩特性，为磨床、铣床、木工机械及自动化换刀装置等单轴高扭矩应用提供了兼顾刚性与防尘能力的传动方案。如需针对您的设备扭矩载荷与安装条件进行选型计算，欢迎联系技术工程师获取详细的型号规格与安装指南。
