省空间与高刚性结合：上银AG系列交叉构型直线导轨垂直度精度提升与安装高度降低15%的实测解析

在精密XY移动平台、走心式车床及量测设备的设计中，如何在有限安装空间内实现高刚性且高垂直度的直线运动，一直是机械工程师面临的设计难题。HIWIN AG系列交叉构型直线导轨通过一体式结构设计，为这一需求提供了经过实测验证的解决方案。

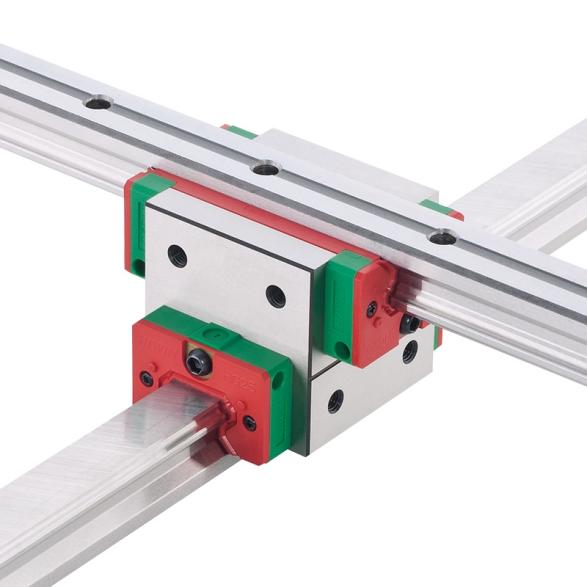

一体化结构设计显著节省安装空间。 AG系列交叉构型直线导轨将X轴与Y轴导轨整合为一体式结构，采用特殊研磨制程确保两支导轨在相对直度上的高精度加工，从而实现高垂直度运动。相较于传统采用两支导轨分别安装的方式，AG系列无需额外设计过渡连接板，直接降低了15%的客户组装高度，并使设备整体更为紧凑轻量化。这一特性对于内部空间有限的精密设备而言，意味着更灵活的布局可能。

实测刚性较组合方案提升50%。 AG系列滑块以两个HG系列滑块背对背锁固的一体化设计为基础，相较于单纯以螺丝锁固两个独立HG滑块的方式，其高扭转刚性提升了50%。根据HIWIN技术资料，该滑块设计无需使用转接板，降低了整体安装高度，同时避免了因螺丝松动导致的刚性衰减问题。对于存在频繁启停或力矩负载的应用场景，如自动点胶机与振动测试机，这一刚性提升直接转化为更稳定的加工过程与更长的设备寿命。

高精度垂直度保障XY运动精度。 得益于两支导轨在制造阶段的一体化高精度加工，AG系列最终组装的垂直度精度得到了有效保障。在量测设备与走心式车床等要求正交运动精度的应用中，AG系列可提供稳定的微米级垂直运动性能，解决了传统分立式导轨因安装误差导致的垂直度偏差累积问题。型号编号中标记的P级精度，代表了其经过严格制造与检测流程。

选型与润滑。 AG系列提供AG20、AG25、AG30三种尺寸，并区分C（重负荷）与H（超重负荷）两种负荷类型。预压等级可选用Z0、ZA、ZB，以适应不同刚性需求。在润滑管理方面，依据导轨规格书，建议每运行100km或3-6个月检查并补充润滑脂，AG20至AG30单滑块建议注脂量为4cm³至16cm³不等。

HIWIN集团凭借在精密传动元件领域的完整产品线，持续为半导体设备、自动化及精密加工产业提供高可信度的解决方案。上银直线导轨升级版UR系列滚柱型静态承载力提升34%、寿命延长70%；滚珠丝杠可搭配i4.0BS智慧模组，实时监测预压状态与最佳润滑时机；直线电机定位平台最高速度可达5m/s，重现精度±0.1μm；单轴机器人KS/KE系列整合螺杆与导轨，安装容易、体积小，无尘等级达Class 100-1000，重现精度±0.005mm，适用于半导体设备、面板检测等各类自动化设备。

如需针对您的XY平台进行AG系列选型评估或获取详细技术图纸，欢迎联系技术工程师获取专业的选型建议。
