一体化设计刚性提升150%：HIWIN AG系列交叉构型直线导轨在精密XY平台中的实测数据解析

在精密点胶、量测及走心式车床等设备中，X-Y轴的垂直度与系统刚性直接影响加工精度与稳定性。针对传统“两轴叠加”结构存在的累积误差与安装工时问题，HIWIN AG系列交叉构型直线导轨通过一体化设计与特殊研磨制程，为精密XY移动平台提供了经过实测验证的高效方案。

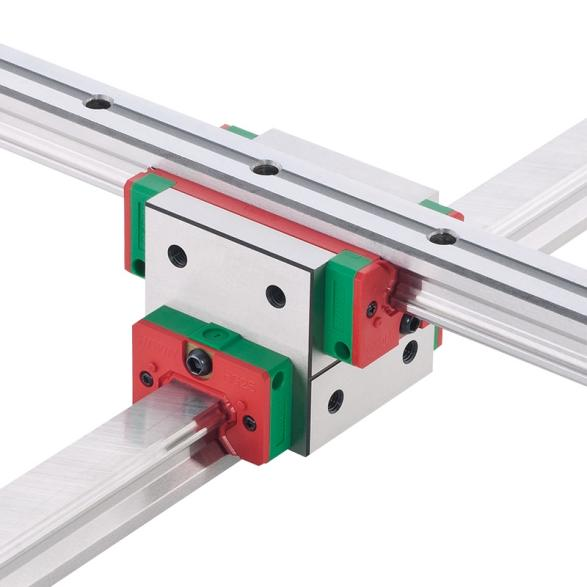

一体化结构实现刚性跃升与空间节省。 AG系列将X轴与Y轴导轨整合于单一组件，相较于传统将两组HG系列导轨背对背锁固的组合方式，其滑块扭转刚性提升50%。更为显著的是，AG系列一体化设计使整体刚性达到传统方案的150%，同时客户组装高度降低15%，设备体积更紧凑，重量更轻，为小型化精密设备提供了结构优化空间。

特殊研磨制程确保高垂直度精度。 该系列导轨的两支轨道在相对直线度上进行高精度加工，从而实现X-Y方向的高垂直度。在自动点胶机与量测设备的实际应用中，AG系列能够满足精密定位需求，消除因垂直度偏差导致的精度损失，无需额外调整即可获得稳定的运动轨迹。对于立式车床与斜背式车床等承受复合载荷的场合，交叉构型设计能够同时承载上下左右方向的负荷，确保设备长期运行精度。

多规格选择与灵活配置。 AG系列提供20、25、30等尺寸规格，并分为重负荷（C）与超重负荷（H）两种类型，以适应不同负载需求。型号可灵活组合X/Y轴导轨长度、固定方式、滑块数量及精度（P级），并可选配自润式（E2）、强化型螺栓盖（RC）等附件。基本动额定负荷方面，AG30H可达58.6kN，基本静额定负荷达93.99kN，容许静力矩MR与MY均为0.88kN-m以上，适用于振动测试机、XY移动平台及量测设备等多种场景。

HIWIN集团凭借从精密传动元件到系统整合的完整垂直整合能力，持续拓展产品线。上银直线导轨涵盖HG、EG、RG等系列，滚珠丝杠可搭配i4.0BS智慧模组实时监测预压状态，直线电机定位平台最高速度达5m/s，单轴机器人整合螺杆与导轨，无尘等级达Class 100-1000，重现精度±0.005mm，适用于半导体设备、面板检测等各类自动化设备。

如需针对您的XY平台进行AG系列选型或系统评估，欢迎联系技术工程师获取详细的技术白皮书与配置建议。
