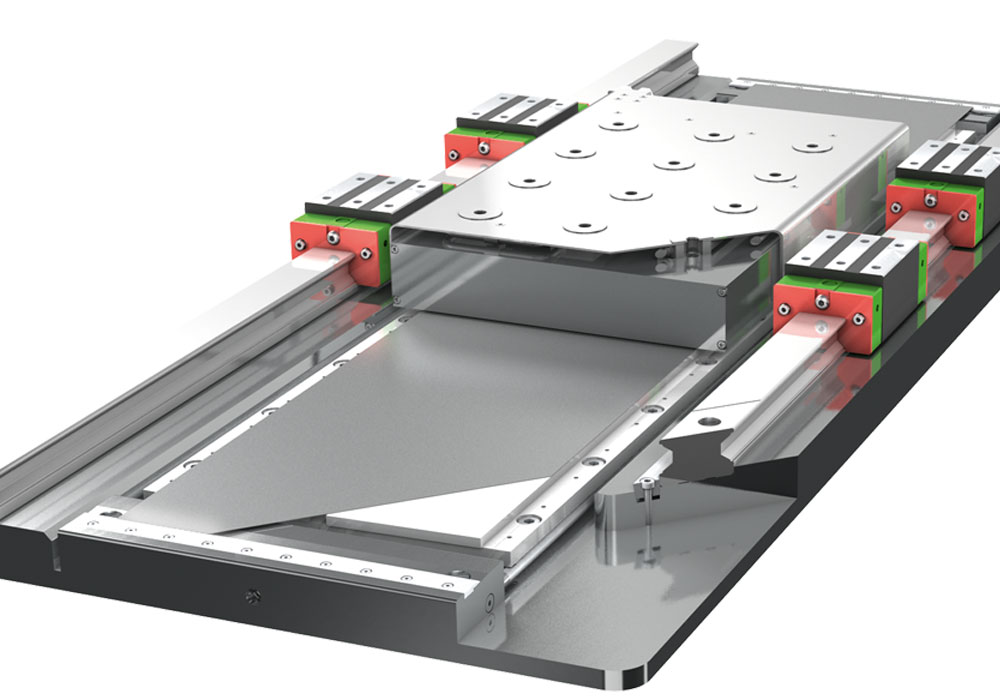

上银直线导轨选型手册

上银（HIWIN）直线导轨作为精密传动领域的核心部件，广泛应用于机床、自动化设备、半导体机械等领域。其选型手册是工程师在设计时的重要参考工具，涵盖型号、精度、负载、速度等关键参数。以下是选型手册的核心内容概述：

1. 产品系列介绍

上银直线导轨主要分为以下系列：

HG系列：高刚性、高负载，适用于重切削机床。

EG系列：经济型，适合轻负载自动化设备。

MG系列：微型导轨，用于空间受限的精密仪器。

RG系列：滚柱导轨，超高负载与刚性，适用于重型机械。

2. 选型关键参数

精度等级：分为普通级（C）、高级（H）、精密级（P）和超精密级（SP），根据设备需求选择。

负载能力：需计算径向力、反径向力及侧向力，结合动态（C）与静态（C0）额定负载选择型号。

行程与长度：导轨长度需满足机械行程需求，并预留安装孔位。

预压等级：轻预压（Z0）、中预压（Z1）、重预压（Z2），影响刚性及运行平稳性。

3. 安装与配合

导轨安装面：要求平面度与平行度达标（通常≤0.01mm/m）。

滑块数量：根据负载分布确定单导轨配1~4个滑块。

润滑与密封：标准滑块内置润滑脂，可选端盖密封或刮油片防尘。

4. 选型流程

1. 确定负载：计算工作台重量、切削力等外力的综合作用。

2. 选择精度：根据设备定位要求匹配精度等级。

3. 校核寿命：使用寿命公式（L=(C/P)^3×50km）验证型号可靠性。

4. 环境适配：腐蚀环境可选不锈钢材质，高速场景需注意温升限制。

5. 附加功能选项

自润式滑块：减少维护频率。

法兰式或方形滑块：适应不同安装空间。

通过手册中的参数表、尺寸图及计算示例，用户可高效完成选型。建议结合上银官网的选型软件或咨询技术支持，确保最优配置。

提示：定期维护（如润滑、清洁）可显著延长导轨寿命。
