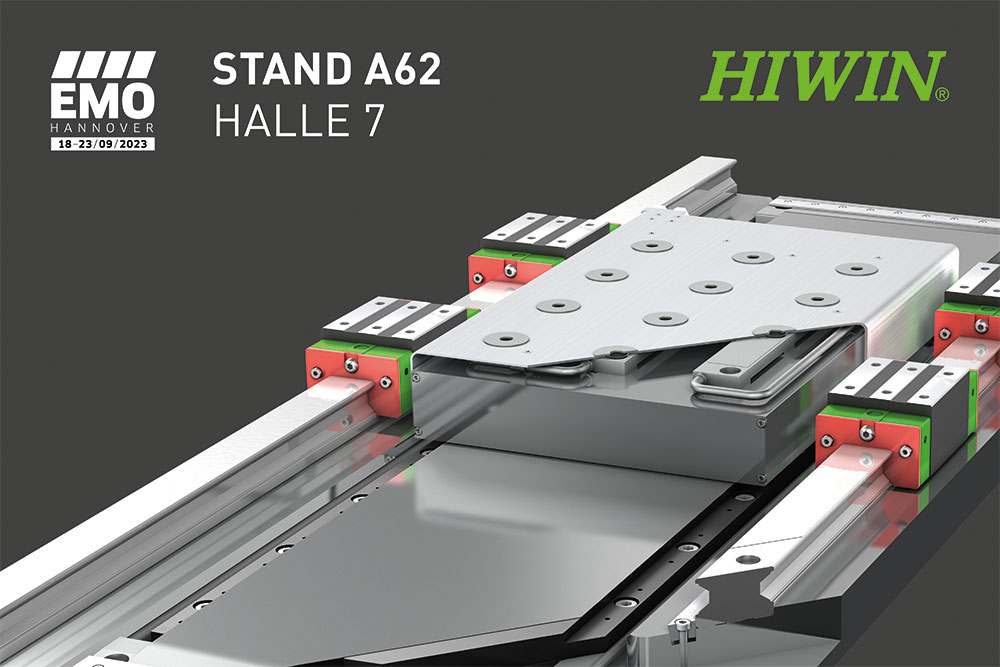

上银HG系列滚珠线性滑轨：高负载高精度的工业自动化核心部件

发布时间：2025-08-25人气：0

精密机械运动的核心支撑,工业自动化领域的可靠选择。

上银科技（HIWIN）作为全球知名的精密机械制造企业,其直线导轨产品在工业自动化领域享有盛誉。其中,HG系列滚珠线性滑轨作为四列式单圆弧牙型接触直线导轨,整合了优化结构设计的超重负荷精密技术,相比其他类型线性导轨提升了30%以上的负荷与刚性能力。

本文将详细介绍上银HG系列滚珠线性滑轨的技术特点、应用领域及选型指南,为工业设备制造商提供可靠的运动控制解决方案。

一、HG系列滚珠线性滑轨的技术特点

上银HG系列滚珠线性滑轨采用四列式单圆弧牙型接触设计,具备多项卓越技术特性：

1. 高负载与高刚性：采用四列式圆弧沟槽,配合四列钢珠等45度接触角度,使钢珠达到理想的两点接触构造,能同时承受来自上下和左右方向的负荷,所有方向皆具备高刚性。

2. 自动调心能力：来自圆弧沟槽的DF（45°-45°)组合,在安装时通过钢珠的弹性变形及接触点转移,可吸收安装面的装配误差,产生自动调心效果,从而获得高精度稳定的平滑运动。

3. 互换性：由于制造精度严格管控,直线导轨尺寸稳定性高,且滑块有保持器设计防止钢珠脱落,部分系列精度具有可互换性,客户可依需要单独订购滑轨或滑块。

4. 润滑简单：设计精简的润滑结构,降低了维护复杂度,延长了使用寿命。

上银HG系列滚珠线性滑轨广泛应用于各种高精度、高负荷工业设备中：

机械加工中心：用于各类数控铣床、加工中心,提供稳定的导向支持。

重型切削机床：承受重型切削过程中的巨大负荷和振动。

精密加工机：确保精密加工时的高精度定位需求。

冲床与射出机：在高压环境下提供可靠的运动控制。

自动化装置与运输设备：用于自动化生产线和物料搬运系统。

大理石切割机：在石材加工中保证切割精度和设备稳定性。

量测仪器与磨床：提供精确的直线运动导向。

典型合作案例：上银导轨与多家知名企业建立了长期合作关系,其产品应用于汽车制造、航空航天、精密仪器等多个行业。例如,在重型切削机床领域,上银HGR25直线导轨被大量采用,而HGH20CA等型号则在精密加工机和自动化装置中表现卓越。

上银HG系列提供了丰富的型号选择,以满足不同应用场景的需求：

常见型号:

HGH15CA, HGH20CA, HGH25CA, HGH30CA, HGH35CA, HGH45CA, HGH55CA, HGH65CA。

HGW15CA, HGW20CA, HGW25CA, HGW30CA, HGW35CA, HGW45CA, HGW55CA, HGW65CA。

HGH15HA, HGH20HA, HGH25HA, HGH30HA, HGH35HA, HGH45HA, HGH55HA, HGH65HA。

精度等级：分为普通（C）、高（H）、精密（P）、超精密（SP）、超高精密（UP）共五级。

预压等级：提供三种标准预压,可根据用途选择适当预压力。

导轨长度：HGH系列支持70~12000mm,其他系列常见长度为1000mm。

选型时需考虑负载大小、运行速度、精度要求、安装空间和工作环境等因素,以确保选择最合适的产品型号。

上银科技对生产制造精度实行严格管控,确保直线导轨尺寸保持在高水准。部分系列产品具有互换性,客户可以根据需要单独订购滑轨或滑块,分开储存以减少储存空间。

公司还提供了完善的技术支持和服务网络,确保客户能够获得及时的技术咨询和售后支持。

上银HG系列滚珠线性滑轨凭借其高负荷、高刚性、高精度和卓越的自动调心能力,已成为工业自动化领域不可或缺的关键部件。其广泛的应用范围和可靠的性能表现,使其成为各类工业设备制造商的优选品牌。

随着工业4.0和智能制造的深入推进,上银科技将继续致力于产品创新和技术升级,为全球工业自动化发展提供更加优质的直线运动解决方案。
