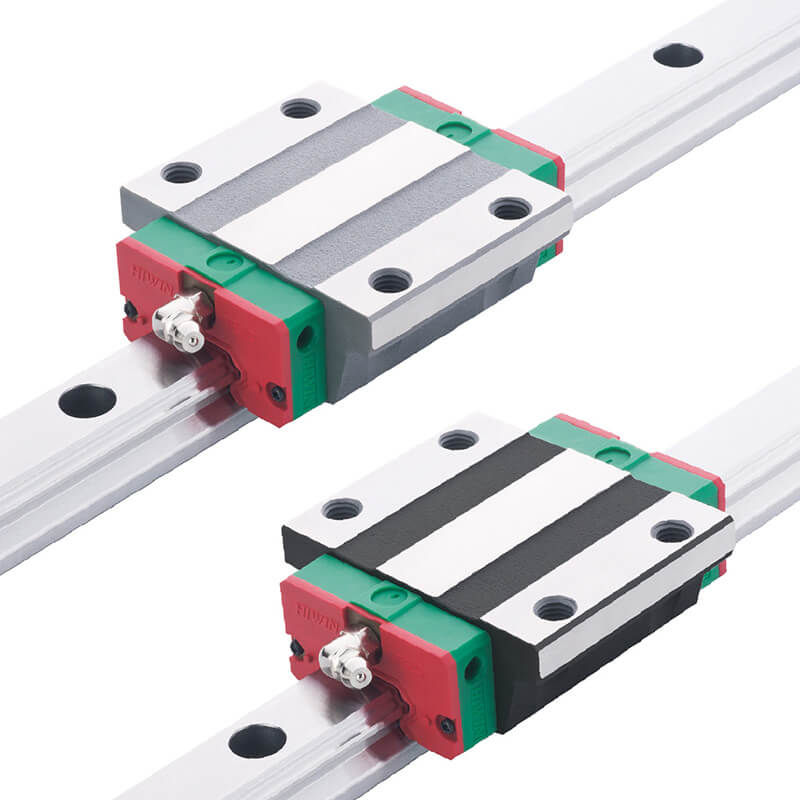

上银导轨滑块参数详解：选型必备的核心数据指南

在工业自动化与精密制造领域，上银（HIWIN）导轨与滑块作为核心的直线传动部件，其性能直接决定了设备的精度、刚性与使用寿命。正确选型是确保设备性能的第一步，而深入理解各项关键参数则是选型的基础。本文将深度解析上银导轨滑块的核心参数，并提供实际数据参考，助您做出精准选择。

一、 核心尺寸参数：承载能力的基石

尺寸参数是导轨滑块最直观的特性，直接关联其负载能力和安装空间。

导轨宽度（W）： 这是导轨的标称尺寸，常见规格有15mm, 20mm, 25mm, 30mm, 35mm, 45mm, 55mm, 65mm等。例如，一款HG系列的导轨，其型号中的“45”即代表导轨宽度为45mm。通常，宽度越大，导轨的承载能力和刚性越强。

滑块长度与类型： 滑块有标准型（如E型）、加长型（如F型）和超长型（如S型）等。以HGW45CA型号为例，其中的“C”代表法兰型滑块，“A”代表标准长度。在相同导轨规格下，加长型滑块因其更大的滚珠循环回路和接触面积，具有更高的额定负载和寿命。数据显示，F型滑块的额定寿命可比同规格E型滑块高出约30%-50%。

二、 精度等级：决定运动精度的关键

精度等级是上银导轨滑块区分应用场景的重要指标，直接影响了设备的定位精度和重复定位精度。

行走平行度： 指滑块在导轨上运行时，其顶面中心线与导轨安装基准面之间的平行度误差。这是最重要的精度指标之一。

高度/宽度的尺寸容许误差（ΔH/ΔW）： 指同一套导轨滑块组合中，多个滑块的高度或宽度尺寸的一致性。该参数对需要多滑块并联使用的设备至关重要，能有效防止因高度不一导致的安装应力与运动卡滞。

上银导轨主要分为以下几个精度等级（以常见系列为例）：

普通级（N）

高级（H）

精密级（P）

超精密级（SP）

超超精密级（UP）

例如，P级导轨的行走平行度通常要求在7μm以内，而UP级则要求控制在2μm以内，适用于超高精密的半导体设备或测量仪器。

三、 额定负载与寿命：设备稳定运行的保障

额定负载与寿命参数直接关系到设计的可靠性与耐久性。

基本额定静载荷（C0）： 指滑块在静止状态下，能承受而不产生永久变形的最大载荷。这是安全系数计算的依据。

基本额定动载荷（C）： 指一批相同规格的导轨滑块，在运行50公里后，90%不发生材料疲劳失效所能承受的恒定载荷。它是计算运行寿命的核心参数。

寿命计算通常遵循以下公式：

L = (C / P)^3 * 50

其中，L为额定寿命（公里），C为基本额定动载荷（kN），P为工作负载（kN）。由此可见，工作负载的轻微增加，会导致寿命的立方级下降。例如，当工作负载P增加10%时，理论寿命L将下降约27%。因此，在选型时预留足够的负载余量至关重要。

四、 预压等级：影响刚性与平稳性

预压是指出厂前在滑块与导轨之间施加的内部负荷，旨在消除间隙，提高刚性和运动平稳性。

无预压（C0）： 存在微小间隙，适用于对运动精度和刚性要求不高的场合。

轻预压（C1）： 适用于有轻微悬臂力矩或要求高平稳性的场景。

中预压（C2）： 最常用的预压等级，能有效提高刚性，适用于大多数加工中心、CNC设备。

重预压（C3）： 适用于高刚性、高精度且承受重切削力的设备，如龙门机床。

选择合适的预压等级至关重要。预压过高会导致摩擦力增大、温升加快，反而缩短寿命；预压不足则会引起刚性和精度下降。

结论

综上所述，上银导轨滑块的选型是一个综合考量尺寸、精度、负载与预压等多维参数的系统工程。深入理解这些参数背后的工程意义，并参考官方提供的详细规格表与选型手册，是确保设备实现最佳性能、可靠性与成本效益的根本途径。在进行设备升级或新项目设计时，建议根据实际应用工况，逐一核对上述核心参数，做出最优化决策。
