台湾上银HIWIN直线导轨：选用准则与行业应用解析

在精密机械制造领域，直线导轨的选用直接影响设备精度与寿命。正确选择适合的直线导轨，可使摩擦系数降至传统滑动导引的1/50，实现µm级精确定位。

上银直线导轨的核心优势

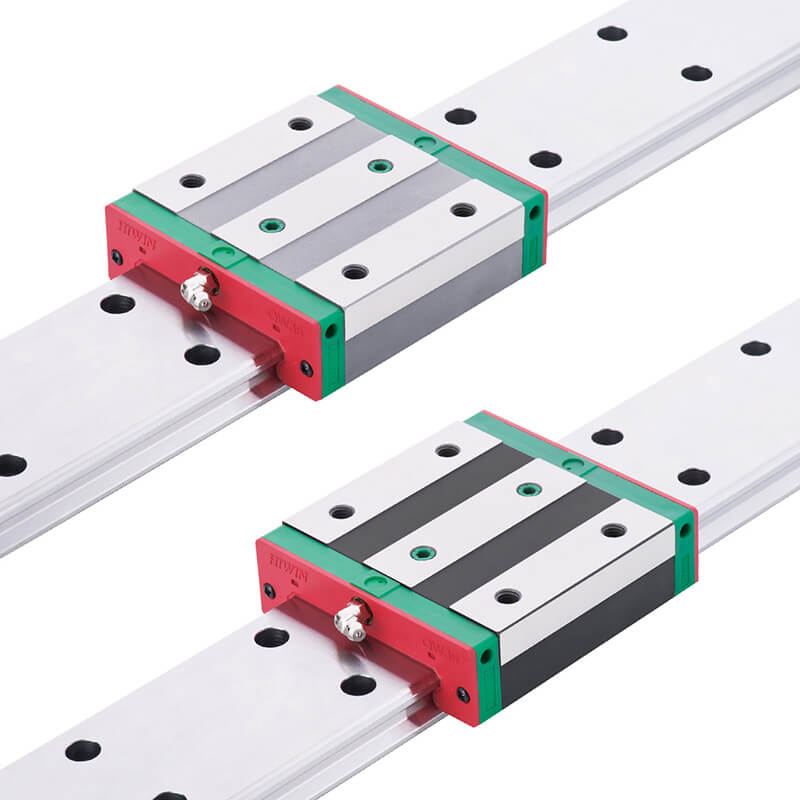

台湾上银HIWIN直线导轨作为一种滚动导引系统，通过钢珠在滑块与导轨之间的无限循环滚动，使负载平台能沿导轨高精度线性运动。

与传统滑动导引相比，摩擦系数可降至原来的1/50，大幅减少了设备启动摩擦力，有效消除了运动平台可能出现的“打滑”现象。

这一特性使得设备不仅能达到µm级进给及定位精度，同时减少能量损耗，特别适用于频繁往返运动的自动化设备。

科学选用直线导轨的实用准则

1. 明确使用条件与需求

在选用直线导轨前，必须明确：设备类型、运行行程、内部空间限制、运行速度与加速度、精度要求、使用频率、刚性需求、使用环境、负荷方式及期望寿命年限。

这些基本参数是选型的基础依据，决定了后续系列选择、尺寸确定和精度等级。

2. 匹配系列与应用场景

HG系列：适用于磨床、铣床、车床、钻床、综合加工机、放电加工机等通用机床设备，以及精密量测仪器、搬运机器和运送装置。

EG系列：专为产业自动化机器、半导体设备、雷射雕刻机和包装机械设计，具有低组装高度特点。

MGN/MGW系列：针对小型化设备如打印机、机器手臂、电子仪器设备和半导体设备。

3. 确定精度等级与尺寸

上银直线导轨提供多种精度等级，包括C、H、P、SP、UP等级别，根据设备精度要求选择。

经验表明，若与滚珠螺杆配合使用，直线导轨规格应与螺杆外径相似——如螺杆外径为35mm，则可选用HG35规格。

4. 计算负载与寿命

参照负荷计算案例，计算单个滑块最大等效负荷，确保所选直线导轨的静安全系数超过推荐值。

寿命计算需考虑使用速度与频率，依据寿命公式计算选定直线导轨的寿命距离，确保满足设备使用年限要求。

5. 预压与刚性确认

根据刚性要求和安装面精度选择合适的预压力——预压力分为轻预压(FC)、中预压(F0)和重预压(F1)三种。

参照刚性表计算变形量，可通过提高预压力、加大选用尺寸或增加滑块数量来提高系统刚性。

6. 润滑系统选择

根据设备需求选择合适的润滑剂——润滑脂、润滑油或特殊润滑剂，并确定适当的润滑周期与方式。

安装与维护要点

直线导轨的正确安装至关重要。直接用手拿取时，需充分洗去手上汗液并涂上优质矿物油，尤其在雨季和夏季要特别注意防锈。

安装时不允许强力冲压，严禁用锤直接敲击导轨，避免通过滚动体传递压力。同时，保持环境清洁，防止微小灰尘进入导轨内部，增加磨损、振动和噪声。

典型型号参考

上银直线导轨提供丰富的型号选择，常见HG系列包括HGR15、HGR20、HGR25、HGR30、HGR35等；HGH系列重负荷滑块涵盖HGH15CA、HGH20CA、HGH25CA等型号。

这些型号可满足不同负载和精度需求的自动化设备与加工机械。

台湾上银HIWIN直线导轨凭借高精度、低摩擦和长寿命特性，已成为精密制造领域不可或缺的关键组件。

正确选用不仅可提升设备性能，更能降低长期维护成本，为设备制造商创造持续价值。
