在精密线性传动领域，上银HIWIN直线导轨的HGW系列以其卓越性能备受青睐。本文将深入解析HGW30CC滑块的垂直方向承载能力，为您的设备选型提供可靠数据支撑。

HGW30CC滑块基本承载特性

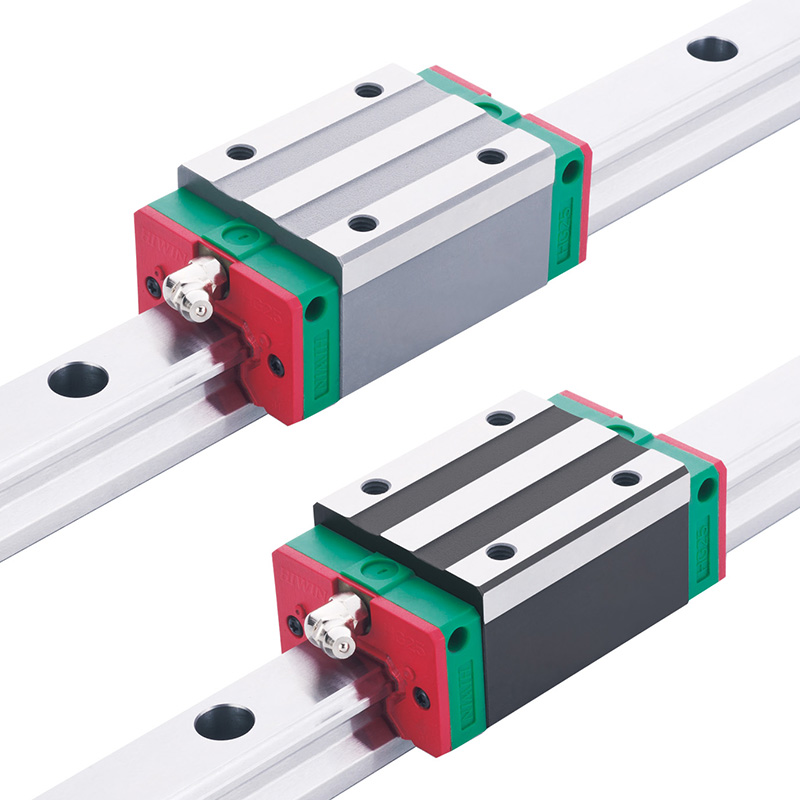

HGW30CC作为上银HIWIN HG系列中的法兰型重负荷直线导轨滑块，其核心特性在于优异的负载能力和刚性表现。

根据技术资料显示，HGW30CC滑块的基本静额定负荷（C0）为69.16kN。

这一参数是衡量滑块在垂直方向能够承受静态拉力的关键指标，意味着在静止状态下，单个HGW30CC滑块理论上可承受约7050公斤的垂直方向负荷。

技术结构与承载原理

HGW30CC采用四列式单圆弧牙型接触设计，配合45°接触角度的钢珠循环结构，使得滑块能够同时承受来自上下左右方向的负荷。

这种结构优化设计使HGW30CC具备了四方向等负载特性，无论是垂直拉力还是压力，都能提供稳定的承载表现。

高刚性设计：四列钢珠等45度接触角度让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷

自动调心能力：圆弧沟槽的组合在安装时能通过钢珠的弹性变形及接触点转移，吸收安装面偏差

实际应用中的负荷考量

在实际应用中，滑块的有效垂直拉力不仅取决于基本静额定负荷，还需考虑多种因素：

安全系数：根据设备运行特性，通常需要保留1.5-3倍的安全系数，对于有振动或冲击的场合，安全系数需进一步提高。

预压等级：HGW30CC提供多种预压等级选择（ZA轻预压、ZB中预压等），适当的预压可提高刚性，应对振动和冲击力。

工作条件：包括运行速度、加速度、使用频率和环境因素都会影响滑块的实际承载能力。

不同型号对比与选择建议

与HGW30CC同系列的HGW30HC型号，其基本静额定负荷相同，均为69.16kN。

而RG系列滚柱型直线导轨在相同规格下可能有更高的负载能力，但需综合考虑精度、速度等因素。

选型建议：

普通负荷应用：HGW30CC标准配置即可满足需求

高刚性要求：选择中预压（ZB）配置，提高刚性

高冲击环境：可考虑更重负荷的型号或增加滑块数量

维护与使用寿命

确保HGW30CC滑块维持长期的垂直承载能力，润滑是关键因素。合理的润滑能显著降低滑块内部摩擦，防止过早失效。

在正常使用条件下，HGW30CC滑块具有磨耗少、能长时间维持精度的特点，可有效保障设备长期稳定运行。

在工业自动化领域，了解核心元件的性能边界是设计稳定设备的基础。HGW30CC滑块作为重负荷直线导轨的代表产品，其69.16kN的静额定负荷为各类高负载应用提供了可靠保障，从CNC加工中心到自动化生产线，都能见到它的身影。
