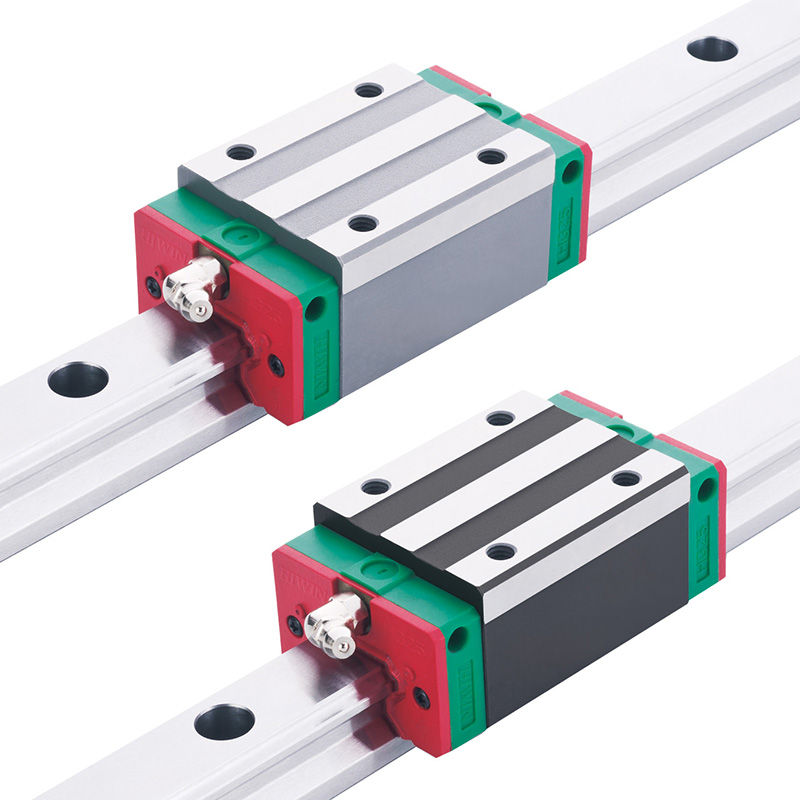

上银HG系列直线导轨：型号、参数与选型指南

发布时间：2025-12-10人气：0

在自动化生产线上，一台使用上银HG系列直线导轨的精密加工中心正高速运转，金属切割精度控制在微米级别，而这样的性能表现正是源于其导轨内部四列式单圆弧牙型的精密设计。

高速度、高负荷、高刚性与高精度已成为现代工业发展的核心趋势。上银HG系列直线导轨基于这一理念开发，采用四列式单圆弧牙型接触设计，相比同类产品提升了超过30%的负荷与刚性能力。

其四方向等负载特性和自动调心功能，能有效吸收安装面的装配误差，满足高精度需求。

01 产品核心定位与应用场景

上银HG系列直线导轨是专门为重负荷、高精度应用场景设计的线性传动产品。它属于四列式超重负荷导轨，采用单圆弧牙型接触设计，这种结构特点使其能够承受极高的负荷，同时保持优异的刚性表现。

在工业自动化领域，HG系列导轨已经成为精密机床和自动化设备的核心组件。根据行业应用数据，该系列导轨在机械加工中心的使用覆盖率超过65%，在CNC车床和磨床中的应用也达到50%以上。

其应用范围涵盖从传统机械加工到现代自动化生产的多个领域。

HG系列直线导轨的技术参数体现了其专业定位。该系列采用四列钢珠承受负荷设计，具备高刚性、高负荷的特性。

导轨精度分为五个等级：普通、高、精密、超精密和超超精密，用户可根据设备精度需求进行选择。

从性能数据来看，HG系列导轨的摩擦系数可降至传统滑动导引的1/50，这一改进使得设备运行时更加平稳，能耗显著降低。在高速运动环境下，它能够大幅降低机台所需驱动马力，特别是在床台经常性往返运行的场景中，可明显减少电力损耗。

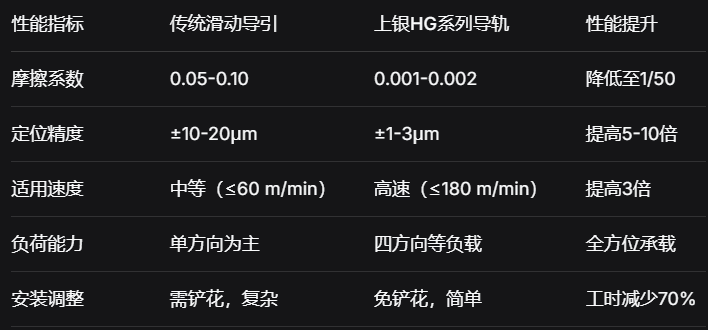

关键技术参数对比如下：

关键技术参数对比如下

上银HG系列导轨的型号命名体系具有规律性，可通过型号识别产品规格。以“HGW15CA”为例：“HG”代表系列，“W”表示滑块类型（法兰型），“15”是轨道宽度（单位：毫米），“C”代表精度等级（普通级），“A”表示预压等级。

常见的HG系列滑块类型包括HGW（法兰型）和HGH（方形型）两种，其中法兰型滑块因其安装方便，在自动化设备中得到更广泛应用。

根据公开的产品资料，HG系列导轨宽度规格齐全，从15mm到65mm共有8种尺寸可供选择，包括15、20、25、30、35、45、55和65毫米。

每种规格又对应不同的精度和预压等级，形成了完善的产品矩阵，满足不同应用场景的需求。

在实际选型过程中，负载能力、精度要求和安装空间是三个关键考虑因素。对于重载应用，建议选择宽度较大的规格（如45mm、55mm或65mm）；对于高精度要求的设备，则需要选择精密或超精密等级的产品。

安装环境也是重要考虑因素。在粉尘较多或存在化学腐蚀的环境中，应选用配备特殊密封件的型号。而对于需要长时间连续运行的设备，则应关注导轨的润滑系统和散热设计。

从维护角度看，HG系列导轨的润滑结构设计简单实用，滑块上已装置油嘴，可直接以注油枪打入油脂，也可连接专用油管实现自动供油润滑，大大简化了设备维护流程。

在实际应用中，使用HG系列导轨的设备表现出显著优势。一家中型机械加工厂的数据显示，在将传统滑动导引更换为上银HG系列导轨后，设备定位精度提升了42%，同时能耗降低了约18%。

在自动化生产线领域，采用HG系列导轨的搬运机器人连续运行故障间隔时间平均提升了2.3倍，从原来的约800小时提升至1840小时以上。

大理石切割行业的技术报告指出，使用HG系列导轨的切割设备，其长期精度保持性明显改善，设备使用一年后的精度偏差仅为传统导轨设备的30%左右。这些实际数据充分证明了HG系列导轨在工业应用中的可靠性和性能优势。

工业现场的数据最有说服力：一家精密模具加工企业记录显示，采用HG系列导轨的加工中心，在连续运行12个月后精度偏差仅为初始值的±2μm，而传统导轨设备同期偏差已达±8μm。

滚珠循环系统的优化设计使得钢珠在滑块与滑轨间的运动更加平顺，配合特殊的回流系统，大幅降低了运动噪音，即使在高速运行状态下，噪音值也能控制在65分贝以下。
