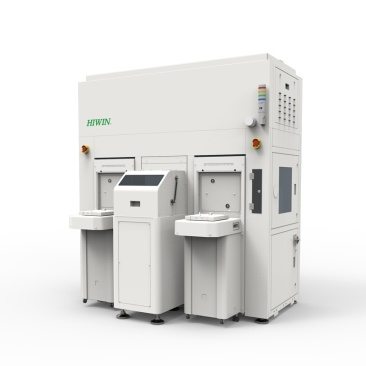

HIWIN自动晶圆寻边器：为半导体精密制造赋能的核心组件

一片厚度不足1毫米、直径达300毫米的硅晶圆，在高速旋转中，其中心定位精度误差必须控制在±0.1毫米内 —— 这正是现代晶圆制造对自动寻边技术提出的严苛要求。

在半导体制造流程中，晶圆的精准定位是后续所有工艺步骤的基础。HIWIN自动晶圆寻边器作为实现这一关键技术的高精密设备，通过集成先进的传感技术和运动控制系统，能够在数秒内精确识别晶圆边缘、中心及定向凹槽（Notch），为芯片制造提供可靠的定位基准。

这款设备的核心价值在于：将原本依赖人工目视调整、耗时且易出错的晶圆定位过程，转变为全自动、高精度、可重复的标准化流程。

01 技术规格与核心参数

HIWIN自动晶圆寻边器在性能参数上表现卓越，以满足半导体产业日益增长的高精度需求。

根据技术资料显示，该设备在寻边时间上实现了行业领先的突破，最短可在4.9秒内完成晶圆寻边、中心计算与角度补正等全套动作。

精度方面，设备中心重复精度达±0.1毫米，Notch角度重复精度达±0.2°，满足高端芯片制造对定位精度的严苛要求。

设备采用HPA系列三轴控制设计，全系列应用微型单轴机器人模组，具有高速化、高精度、高刚性与小体积的综合优势。

02 技术突破与创新设计

自动晶圆寻边器的技术突破主要体现在其集成化设计和先进传感系统两个方面。

设备采用内嵌式控制器设计（All-in-one design），无需额外设置控制器及布线空间，在同等规格条件下，实现了业界最小的产品体积。

该寻边器搭载智能光透型激光传感器，能够支持透明、半透明与不透明等多种材质的轮廓侦测功能，适用直径范围从100毫米到300毫米的各类晶圆、玻璃基板等材料。

在最新技术进展中，自动寻边装置的设计也在持续优化。一些创新设计通过在壳体侧壁对称设置两个侧板，侧板安装有CSTY轴和CSTX轴方向限位件，并配备在位感应器，可实现晶圆角度不低于0.1°的精调精度。

03 应用领域与行业适配

HIWIN自动晶圆寻边器的应用领域覆盖了半导体制造的多个关键环节，展现了广泛的行业适配性。

在半导体产业中，设备主要用于晶圆测试、封装前定位等环节，通过精确寻边确保后续工艺的准确性。该设备也可广泛应用于LED产业中的蓝宝石基板定位、光电产业中的玻璃基板校准等精密制造领域。

面对半导体产业不断提升的产能要求，传统人工寻边方式已无法满足高效生产需求。自动晶圆寻边器通过全自动上下料功能，支持无人值守式全自动运行，可实现产品批量化生产，大幅提高生产效率。

04 设备优势与行业价值

综合评估HIWIN自动晶圆寻边器的优势，主要体现在生产效率、精度保持和系统兼容性三个方面。

在生产效率方面，设备采用广角轮廓相机，具备自动辨别完整晶圆与破损晶圆的功能，同时集成破片检知系统，能够自动搜寻晶圆边界，显著加快搜寻时间。

在精度保持方面，设备配备高精度角度矫正相机，有效提高辨识能力。自动劈裂起始的激光割线和水平调整均经过双重校验，确保水平无误，保障了工艺的稳定性和一致性。

在系统兼容性方面，该设备可兼容2英寸、4英寸、6英寸的晶圆片，并具备可执行手动劈裂及补劈作业、多种未断检查功能等多元化工艺选项，满足不同产线的个性化需求。

05 市场定位与客户价值

HIWIN自动晶圆寻边器在半导体设备市场中，定位于高精度、高效率、高可靠性的核心定位解决方案。

通过优化指令耗时，设备能将非必要轨迹耗时缩短，如三合一指令设计减少了软件与硬件交互的时间。相关技术资料显示，优化后的寻边功能单次耗时可缩短至3秒以内。

设备通过微秒级脉冲周期设计，使脉冲频率变化更为平滑。驱动端能够有效抑制静态下的电机抖动现象，降低探针或接触部件的磨损，延长关键部件的使用寿命。

从客户价值角度分析，自动晶圆寻边器的引入能够显著减少设备停机时间、降低人工操作错误率、提高整体生产良率，为半导体制造企业带来直接的经济效益和竞争优势。

未来半导体制造将向着更薄晶圆、更大直径和更复杂结构的方向发展。目前部分前沿研究已关注如何通过柔性衔接件和环形校正机构，在减少晶圆因重力下垂影响的同时，精准采集边缘数据。

随着智能制造与工业4.0的深入，下一代晶圆寻边器将深度集成物联网与人工智能技术，不仅能完成定位，还能实时分析晶圆状态、预测设备维护周期、自主优化寻边参数，成为半导体智慧工厂中具备自感知、自决策能力的智能节点。

这些进化将使晶圆寻边从单一的定位工具，转变为半导体制造全流程的数据入口与质量控制点。
