上银导轨选型技术指南：核心参数与应用方案深度解析

一台精密数控机床的研发主管面对设计图纸犹豫不决，直到他准确计算出导轨系统的负载分布和寿命需求，整个自动化改造项目才得以顺利进行。

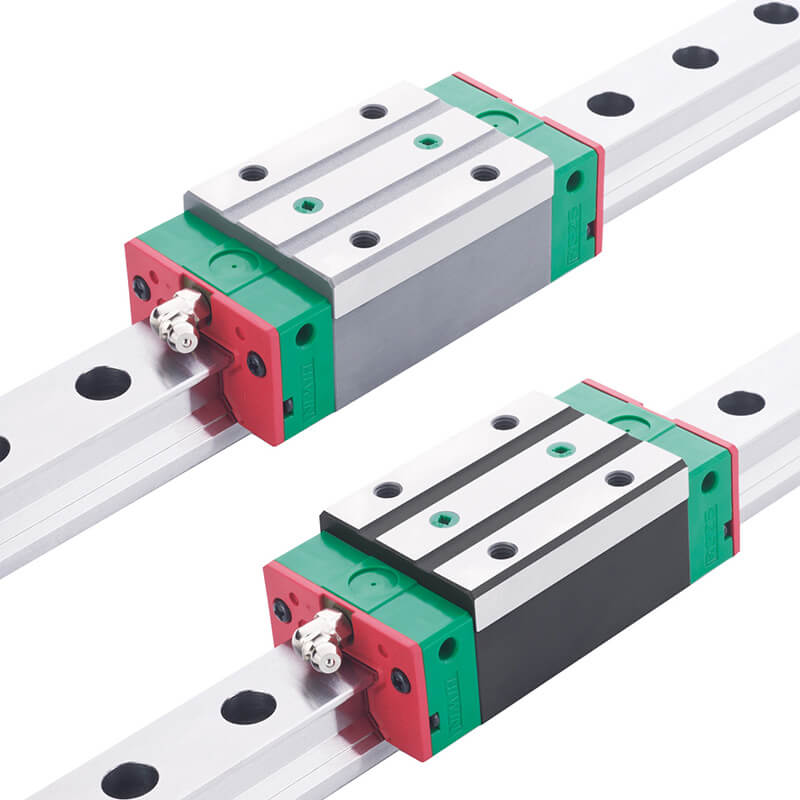

上银（HIWIN）直线导轨在全球工业自动化领域以其高精度、高刚性及长寿命特性占据着核心地位。这套系统由导轨和滑块组成，导轨提供高精度导向，滑块则承载运动部件。

01 选型起点：明确产品系列的应用定位

上银提供了丰富的产品系列，以满足不同应用场景的需求，选择的第一步是确定最合适的系列。

HG系列属于标准型线性滑轨，性价比高，适用于磨床、铣床、车床、综合加工机等大多数通用工业设备。而RG系列则采用滚柱设计，具有超高刚性，专为重载应用场景开发。

针对空间受限的精密设备，EG系列微型线性滑轨是理想选择，常用于产业自动化机器、半导体机械和激光雕刻机。更小型的MGN/MGW系列则专为打印机、机器手臂和半导体设备等高度紧凑的应用而设计。

此外，QG系列作为静音型导轨，其运行噪音可比传统产品低约30%，特别适合对工作环境噪音有严格要求的场合。

02 尺寸精度：决定系统性能的关键参数

确定系列后，下一步是选择具体的尺寸与精度。型号中的数字（如15、20、25、30）代表的是滑轨的宽度，单位是毫米。

选型时需要区分两个关键尺寸：滑轨宽度（型号代表）与滑轨长度。长度计算需考虑：有效行程 + 滑块间距 + 滑块长度 × 滑块数量 + 两端安全行程，若加装防护罩还需预留压缩长度。

精度等级直接关联设备的最终性能，上银导轨主要分为：

普通级（C）：适用于多数产业机械

高级（H）：用于精度要求较高的设备

精密级（P）：常见于数控机床等设备

精度是一个综合概念，涵盖滑块行走直线度、组合高度误差、成对宽度误差等多个维度。对于超精密机械，还可选择超精密级（SP） 或顶级精度（UP） 等级。

03 负载寿命：基于数据计算的关键决策

承载能力是选型的核心。额定动载荷是衡量导轨能承受多大动态负荷的关键指标，其数值直接影响导轨的耐用性。选择时需要综合考虑设备运动部件的重量、加速度及冲击力。

预压等级的选择需在刚性与寿命之间取得平衡。预压能提高系统刚性，但同时会降低滚珠与滚道之间的实际接触应力，从而影响使用寿命。预压等级通常分为：

无预压（Z0）：适用于轻载、低振动场景

轻预压（Z1）

中预压

重预压（Z2）：适合高刚性需求的应用

导轨的寿命计算与正确安装密切相关。根据实际应用统计，科学的清洁与润滑维护可以将导轨的使用寿命延长30%以上。对于需要长期免维护的应用，自润式导轨通过创新的卡式油箱设计，可将保养周期延长至10，000公里以上。

04 环境适配：从常规场景到特殊需求

在特殊环境应用中，微型宽幅导轨（如MGW系列） 因其紧凑设计，非常适合空间有限的精密设备。这类导轨提供标准型（C）和加长型（H）两种负荷型式选择，满足不同的承载需求。

高组装直线导轨（如HGW系列） 则以其简化安装流程、提升组装效率的特点，适用于需要快速部署和维护的应用场合。

静音性能在某些场景下至关重要，静音式滚柱型直线导轨通过采用同步联结器技术使滚珠均匀排列，能有效消除金属撞击声，将高频噪音强度降低约7.7分贝，适用于医疗设备和精密测量仪器。

材质选择也需因地制宜，合金钢是标准材质，而不锈钢（M） 材质则可用于对耐腐蚀性有要求的特殊环境。

选型的科学决策过程，工业设备的传动系统长期运行时，滑块在滚道上留下细微却均匀的磨损痕迹，在适当预压与充分润滑条件下，这种磨损被控制在最低水平。维护日志显示，其导轨系统连续运行超过15，000小时后，精度损失仍保持在设计允许的5微米范围内。

导轨安装面平面度需≤0.02mm/100mm，粗糙度≤Ra3.2。安装时应采用对角线顺序分次锁紧螺栓，避免因受力不均导致变形。日常维护时，建议在一般工况下每100公里或3个月补充一次润滑脂。
