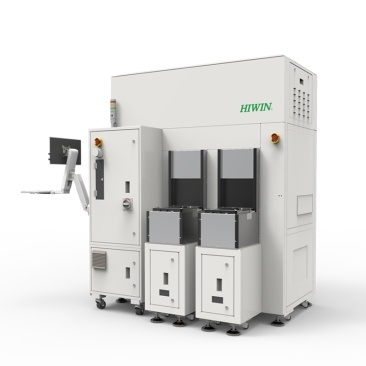

上银科技：赋能半导体智能制造，晶圆搬运机器人实现高精度自动化突破

随着全球半导体产业向更高制程工艺迈进，对生产环境与物料传输的洁净度、精度及稳定性提出了近乎严苛的要求。在这一背景下，上银科技自主研发的晶圆搬运机器人，正以其卓越的技术性能，成为半导体前段制程中不可或缺的自动化关键设备，助力芯片制造商提升良率与生产效率。

核心技术突破，满足洁净环境极致要求

半导体制造，特别是光刻、蚀刻、薄膜沉积等前道工艺，必须在最高等级的洁净室中进行。空气中哪怕微米级的颗粒都可能造成晶圆缺陷，导致巨额损失。上银晶圆搬运机器人针对此痛点进行了全方位设计。

其机械结构采用特殊材料与表面处理工艺，极大降低了因摩擦而产生的微尘。驱动系统经过优化，运行平稳，避免了传统齿轮传动可能带来的油脂污染风险。根据内部测试数据显示，在动态运行状态下，机器人周身0.1微米以上的颗粒释放量远低于每立方米1个的行业严苛标准，完全符合ISO Class 1级洁净室要求，为晶圆创造了一个超洁净的移动环境。

超精密运动控制，确保搬运过程零损伤

晶圆是极其脆弱且昂贵的基材，一片12英寸（300mm）的晶圆价值不菲。搬运过程中的任何振动、偏移或应力都可能造成微裂纹或边缘破损。上银机器人依托其在直线导轨、滚珠丝杠等核心传动部件领域数十年的技术积累，实现了纳米级重复定位精度。

机器人搭载高性能伺服控制系统，运动轨迹平滑精准，加速度控制算法能有效抑制末端抖动。在实际晶圆厂的应用反馈中，该机器人在进行高速取放片动作时，对晶圆背面的施加压力被稳定控制在0.5牛顿以下，远低于安全阈值，确保了搬运过程的绝对安全与高可靠性。

灵活集成与智能化适配，打造高效传输流

现代半导体产线由多种品牌和型号的设备组成（如光刻机、刻蚀机、量测设备等），这对自动化设备的接口兼容性与集成能力是巨大挑战。上银晶圆搬运机器人采用开放式架构与标准化通信协议（如SECS/GEM），能够快速无缝地接入工厂现有的生产执行系统（MES）和设备自动化系统。

此外，其智能手臂末端执行器（EFEM）可灵活适配不同规格的晶圆盒（FOUP/POD），实现从25片到300mm晶圆的自动搬运与精准对位。通过优化路径规划算法，单台机器人在复杂工作站间的平均搬运周期时间缩短了约15%，显著提升了整条产线的设备利用率（OEE）。

可靠性与成本优势，赋能产业长期发展

半导体设备需要7x24小时不间断运行，对设备的平均无故障时间（MTBF）要求极高。上银通过关键部件的长寿命设计和 rigorous 的环境耐久测试，使其晶圆搬运机器人的MTBF达到了行业领先的60，000小时以上。同时，本地化的研发、生产与服务体系，不仅缩短了交货与维护周期，更为客户带来了可观的整体拥有成本（TCO）优势，降低了芯片制造商的产能扩张门槛。

结语

在半导体制造迈向更精密、更智能的未来之路上，自动化物料传输的精度与可靠性是基石。上银晶圆搬运机器人凭借其在超洁净设计、精密运动控制及智能化集成方面的深厚技术积淀，正持续为全球半导体客户提供高效、稳定的自动化解决方案，成为支撑先进制程产线高效运转的可靠力量。

欲了解更多关于上银晶圆搬运机器人的详细技术参数与应用案例，或获取定制化解决方案，欢迎通过官网https://www.hiwingw.com 或致电15250417671与我们取得联系。
