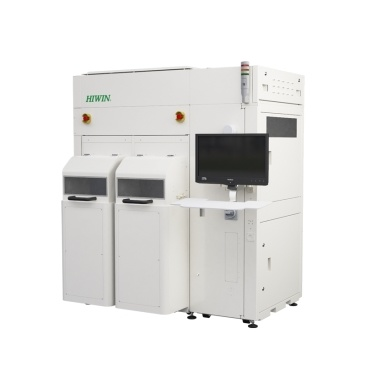

上银科技：半导体晶圆处理机器人背后的精密传动技术创新者

一台精密机器人在无尘车间内快速搬运晶圆，整个过程平稳且精准，其核心技术之一的直线导轨正以0.001毫米的精度确保每一次移动的可靠性。

在高端半导体制造领域，晶圆处理机器人的表现直接决定着生产效率和产品良率。根据国际半导体产业协会（SEMI）的数据，2025年全球半导体设备投资预计将达到 1600亿美元，其中晶圆搬运与处理系统占据重要份额。

作为精密传动技术的领导者，上银科技（HIWIN）开发的系列产品为这类高端机器人提供了核心的传动解决方案。

01 核心优势

半导体制造对洁净度、精确度和稳定性的要求极为严苛。晶圆处理机器人必须在高洁净度环境中工作，确保制造过程中晶圆不受到任何微粒污染。

这类机器人同时需要处理 300毫米（约12英寸）乃至更大尺寸的晶圆。搬运过程中的振动、不平滑移动或微小偏差都可能导致价值数万美元的晶圆产品报废。

上银科技针对这些挑战，提供了经过特殊设计的 直线导轨、滚珠丝杠及单轴机器人等核心传动组件。这些产品专为半导体环境研发，具有低发尘、耐腐蚀、高精度和长寿命等特点。

02 技术创新

上银科技为半导体行业提供的传动解决方案在材料、设计和制造工艺上都有针对性创新。其导轨和丝杠采用 特殊不锈钢合金与表面处理技术，有效抵御半导体制造中常用的腐蚀性化学气体和液体。

例如，其直线电机产品实现了 “窄、强、快、准” 的特性平衡——结构紧凑节省空间，推力强劲满足高速搬运需求，响应快速提升生产效率，定位精准确保工艺质量。

单轴机器人（模组）产品线则在轻量化与高刚性之间取得了平衡，备货充足，确保了设备制造商的供应链稳定。这些产品能够实现优于 ±1微米 的重复定位精度，完全满足先进制程对精度的苛刻要求。

03 应用场景

半导体晶圆处理机器人的应用贯穿了整个半导体制造流程。从前端的光刻、刻蚀、沉积，到后端的封装、测试环节，都需要不同类型的晶圆处理机器人。

在上银科技传动系统的支持下，现代晶圆处理机器人能够在 1-2秒内 完成从晶舟到工艺腔室的晶圆取放动作。这种效率的提升直接将晶圆厂的生产能力提升了 15-25%。

高端传动系统还能实现更长的维护周期，一些应用中的平均故障间隔时间（MTBF）可超过 2万小时，大幅降低了半导体制造厂的设备停机风险和维护成本。

04 未来布局

上银科技持续关注着半导体行业的技术演进趋势。随着芯片制程向 3纳米及以下 推进，对晶圆处理机器人的速度和精度要求将持续提高。

全球范围内，上银科技已在 80多个工业基础国家 完成了商标注册和业务布局。这种全球化的视野使其能够紧密跟踪不同地区半导体产业的发展需求，为全球客户提供本地化的技术服务与支持。

面对半导体设备市场持续增长的机遇，上银科技将进一步加大在材料科学、精密制造和智能控制等领域的研发投入。

目前，上银科技的精密传动产品已广泛应用于全球主要的半导体设备制造商。其直线导轨和滚珠丝杠产品在多家领先的晶圆处理机器人系统中作为 标准配置。

在晶圆制造厂中，每一条先进的生产线上都有数十台甚至上百台晶圆处理机器人。它们全天候不间断工作，每年搬运的晶圆总价值高达 数十亿美元。

随着第三代半导体、先进封装等新技术的崛起，对晶圆处理能力的要求将更加多样化，这也将推动精密传动技术向更高效、更智能的方向持续演进。
