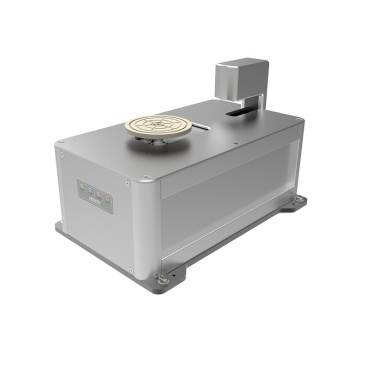

上银晶圆搬运机器人：引领半导体制造精密度与效率革命

在全球半导体产业持续扩张与技术迭代的浪潮下，制造环节的物料搬运精度与洁净度要求达到了前所未有的高度。上银科技（HIWIN）依托其在精密直线传动领域超过三十年的技术积淀，成功开发出系列高性能晶圆搬运机器人解决方案，正成为推动芯片制造前道与后道工序自动化升级的关键力量。

核心技术突破与性能指标

上银晶圆搬运机器人的核心优势源于其自研的关键运动部件。机器人通常采用直接驱动技术，搭配上银高刚性、低颗粒析出的洁净导轨与驱动模组，实现了纳米级的重复定位精度。在实际的12英寸晶圆搬运应用中，其标准机型的重复定位精度（RP）可稳定控制在±0.02mm以内，完全满足亚微米级制程的苛刻要求。

为了适应半导体工厂严苛的Class 1甚至更高等级的洁净环境，机器人的所有材料与表面处理均遵循半导体设备标准。通过特殊的设计与密封，有效控制了运动过程中的颗粒物产生（Particle Generation）与金属离子析出，保障晶圆在传输过程中的绝对洁净与安全。

智能化功能提升设备综合效能

现代晶圆厂的产能与效率至关重要。上银晶圆搬运机器人集成了先进的传感器与实时运动控制系统，具备以下智能化功能：

精准力控制与防撞检测：通过力传感器实时监控机械臂末端的受力情况，在发生意外接触时可立即停机，最大程度保护价值高昂的晶圆与制程设备。

高速平稳运动轨迹规划：优化算法确保了机器人在高速运行下的平稳性，缩短了单片晶圆的搬运节拍，理论最高循环速度可达3000mm/s以上，显著提升物料周转效率。

与主机设备无缝通信：支持SECS/GEM等半导体标准通信协议，可与光刻机、刻蚀机等主工艺设备及上层MES系统进行稳定可靠的数据交互，实现全自动化的晶圆调度。

广泛的应用场景与市场价值

上银的晶圆搬运机器人解决方案广泛应用于半导体制造的多个关键环节：

前道工序：在光刻、薄膜沉积、刻蚀、离子注入等区域，完成晶圆在FOUP（前开式晶圆传送盒）、Loadport（装载口）与工艺腔室之间的精准传输。

后道工序：在划片、贴片、封装与测试生产线，负责芯片载板的上下料与工位间搬运。

辅助环节：用于晶圆的视觉检测、测量设备以及洁净存储库（Stocker）的自动化存取。

这些应用直接回应了半导体工厂对于提升设备利用率（OEE）、降低人为污染风险、实现柔性生产的核心需求。随着全球芯片产能持续建设与老旧产线自动化改造需求的释放，高性能、高可靠性的本土化机器人解决方案展现出巨大的市场潜力。

展望与结语

随着半导体技术向更小制程、更大晶圆尺寸演进，对搬运机器人的速度、精度与洁净度提出了永无止境的要求。上银科技正持续投入研发，在新型材料应用、人工智能轨迹预测以及更紧凑的一体化设计等方面进行深入探索，旨在为客户提供更高效、更稳定、总持有成本更优的自动化搬运选择。

对于正在规划新产线或寻求自动化升级的半导体设备商与制造商而言，选择拥有核心部件自主研发能力、深刻理解半导体工艺需求的合作伙伴至关重要。

需要进一步了解上银晶圆搬运机器人的具体技术参数、选型方案或应用案例？
