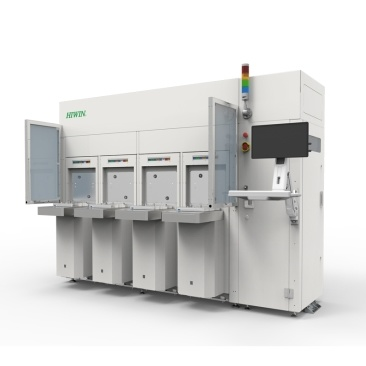

上银晶圆机器人：半导体晶圆移载的高效能自动化方案

在半导体制造这个对精度、洁净度和稳定性要求极高的领域，晶圆的传输与搬运环节直接关系到最终的良品率与生产效率。作为全球传动控制领域的领导者，上银（HIWIN）凭借其深厚的机电整合技术，针对半导体产业的需求，开发出了一系列高性能的晶圆机器人解决方案。本文将深入解析上银晶圆机器人的核心技术特点、应用场景及其为半导体产线带来的实际价值。

一、 晶圆机器人的核心技术挑战

半导体晶圆从裸片到成品，需经历数百道工艺。在此过程中，晶圆需要在不同工艺模块（如刻蚀、沉积、光刻、检测等）之间快速、精准且无损地传输。这对机器人提出了严苛要求：

极致洁净度：机器人必须在高洁净度等级（如 Class 1 或 Class 10）的洁净室内运行，自身产尘量需控制在极低水平。

振动抑制：任何微小的振动都可能影响晶圆上已形成的精密结构，或导致晶圆在高速运动中移位甚至破损。

高定位精度与重复性：机器人末端执行器需精准地将晶圆放入反应腔的承片台（如 pin 或 paddle），重复定位精度通常要求达到微米级。

路径优化与避碰：在空间紧凑的设备前端模块（EFEM，Equipment Front End Module）或真空环境中，机器人需具备灵活的运动轨迹，避免与周边部件发生碰撞。

二、 上银晶圆机器人的技术架构与性能突破

上银针对上述挑战，推出了涵盖大气环境和真空环境的完整晶圆机器人产品线，其核心性能指标在多项数据上实现了突破：

高刚性结构设计：上银晶圆机器人的手臂采用特殊合金材料与有限元分析优化设计，在确保轻量化的同时，大幅提升了结构刚性。例如，其新一代大气型晶圆机器人的手臂在满载 300mm 晶圆时，高速运动下的末端抖动振幅较上一代产品降低了约 40%，显著提升了运行稳定性。

直驱电机核心应用：机器人关节广泛采用上银自制的直驱电机（Direct Drive Motor）。与传统“伺服电机+减速机”方案相比，直驱技术消除了齿轮背隙和传动件磨损，实现了 “零传动误差”。这使得机器人的重复定位精度可以达到 ±0.02mm 以内，满足了先进制程对精度的苛刻需求。同时，由于减少了机械接触，长期使用精度保持性更好，维护周期得以延长。

洁净室兼容技术：机器人的表面处理与密封技术是确保洁净度的关键。上银通过特殊的阳极氧化处理和全氟醚（FFKM）材质密封件的应用，有效隔绝了金属离子析出和微尘产生。根据第三方检测数据，其在静态和动态运行中，均可稳定维持 Class 1 级洁净度标准，即每立方米空气中直径大于 0.1μm 的颗粒物少于 10 个，完全适用于最敏感的工艺环境。

智能轨迹控制：上银为其晶圆机器人开发了专用的运动控制算法。该算法能够根据晶圆的重量和尺寸，自动优化加减速曲线，实现 “快速到达、平稳停止”。在实际应用中，一个典型的 300mm 晶圆取放周期可控制在 2.5 秒以内，相比传统方案效率提升约 15%。同时，内置的振动抑制滤波器能实时补偿运动过程中的残余振动，确保晶圆在高速搬运中的绝对安全。

三、 典型应用场景与实际效益

上银晶圆机器人已广泛应用于半导体制造的多个环节，为客户带来了显著效益：

晶圆厂前段制程（FEOL）：在光刻区、刻蚀区等核心设备的 EFEM 中，负责晶圆在晶圆承载盒（FOUP）与工艺腔室间的快速、洁净传输。某 12 英寸晶圆厂导入上银机器人后，其设备综合效率（OEE）提升了约 8%，且因传输导致的破片率（Defects Per Million Opportunities，DPMO）降低了 60% 以上。

封装与测试（Assembly & Test）：在晶圆级封装、先进封装如扇出型封装等环节，机器人需要处理厚度更薄、更易翘曲的晶圆。上银机器人通过优化末端执行器真空吸附方案和轻柔的取放逻辑，成功将超薄晶圆的搬运良率提升至 99.95% 以上。

硅片制造：在硅片生产厂中，机器人承担着大尺寸硅片（如 200mm、300mm）在切片、研磨、抛光等工序间的流转，其高负载能力和稳定性确保了硅片基板的完美品质。

四、 结语

上银晶圆机器人以其高刚性直驱结构、卓越的洁净室控制能力以及智能化的运动算法，为半导体智能制造提供了坚实可靠的基石。它不仅满足了当前先进制程对精度与良率的极致追求，更以其高效、稳定的表现，助力客户提升产能、降低运营成本。选择上银，意味着选择了一个经过市场长期验证、能够深度理解并响应半导体产业特殊需求的合作伙伴，共同推动“芯”制造的未来。
