HG-MG-PG 直线导轨

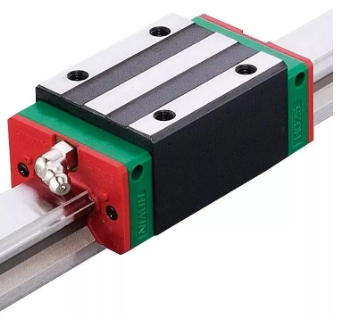

HG系列 滚珠式直线导轨

特 征

HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HG系列直线导轨，即为基于此理念开发之产品。

应 用

机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床

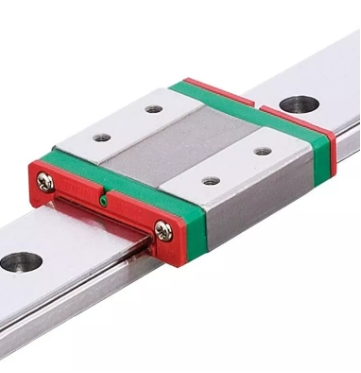

MG系列 微小型直线导轨

特 征

MGN

体积小、轻量化，特别适合小型化设备使用。滑块、滑轨材质提供不锈钢及一般钢两种。不锈钢材质之直线导轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)

加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

MGN-O

体积小、轻量化，滑块主体的一部分采用了树脂材料，重量减少约20%，特别适合小型化设备使用。不锈钢材质之直线导轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW-O(宽幅)

加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。模块化回流系统设计，采用树脂材料，重量减少约20%。哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

应 用

半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置

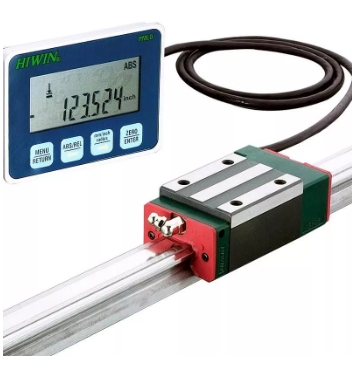

PG 系列 精密定位直线导轨

特 征

整合直线导轨及编码器于一体，大幅增加空间效益。兼具直线导轨高刚性及磁性编码器高精度之优点。内藏式尺身及感应读头，不易受外力破坏。讯号感应属非接触性，产品寿命长。可做长距离之量测 (磁性尺身部份可达30m)。量测特性，不因含油、水、粉尘及切削屑之恶劣工作环境而改变；另对震动、噪音及高温之环境亦可胜任。分辨率佳。安装容易。
