滚珠丝杆怎么打表 | 精准测量方法与步骤指南

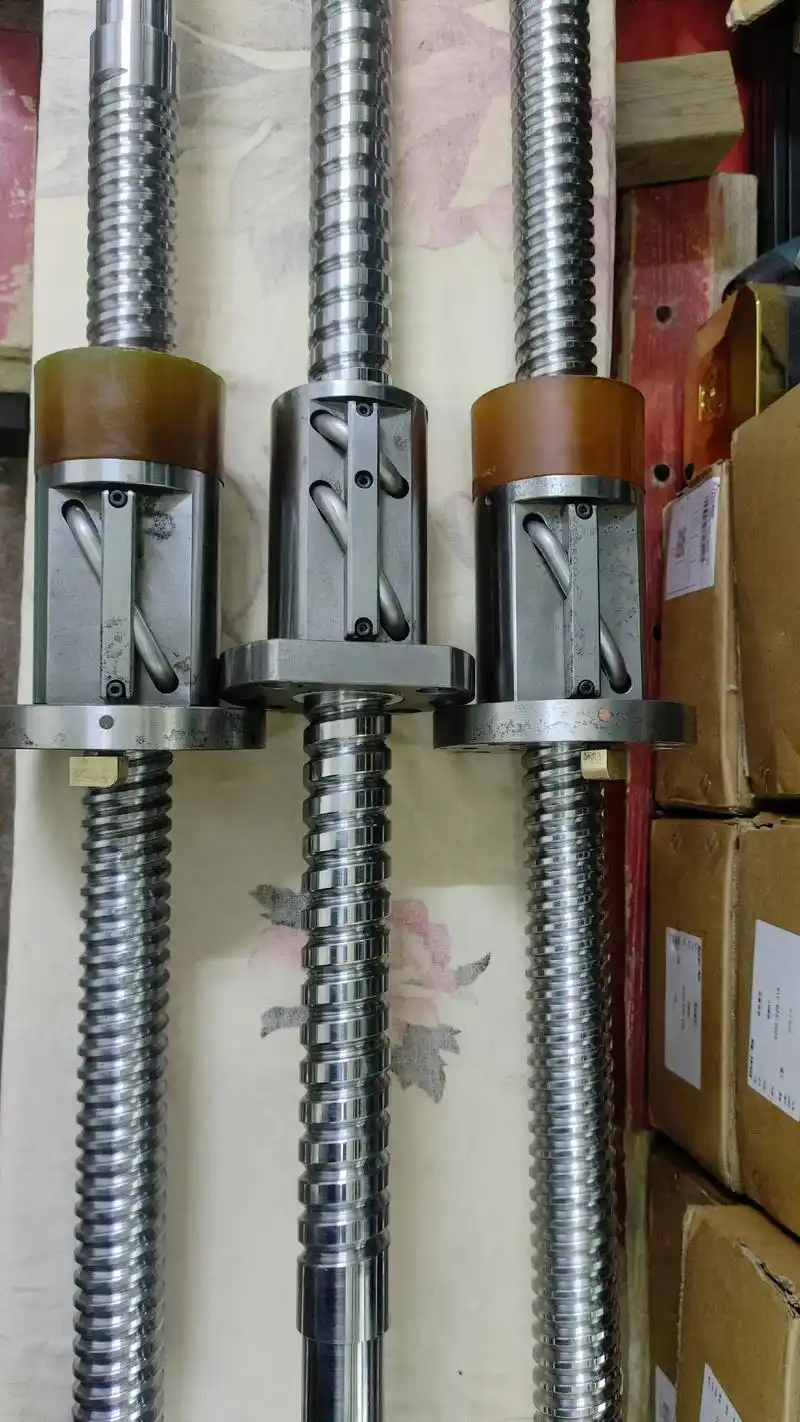

滚珠丝杆作为精密传动部件，其安装精度直接影响设备性能和使用寿命。"打表"是检测滚珠丝杆直线度和同轴度的重要方法。本文将详细介绍滚珠丝杆打表的专业步骤和注意事项，帮助您确保传动系统的精准度。

一、滚珠丝杆打表前的准备工作

1. 工具准备：需要百分表（精度0.01mm）、磁性表座、水平仪、校准块规等专业测量工具

2. 环境要求：应在温度恒定（20±2℃）、无振动的洁净环境中进行

3. 安装基准：确保丝杆支撑座已初步安装到位，但未完全紧固

二、滚珠丝杆打表标准步骤

1. 径向跳动测量：

将百分表固定在磁性表座上，测头垂直指向丝杆外圆

缓慢旋转丝杆，记录各点位读数，全行程跳动应≤0.02mm

2. 轴向窜动检测：

调整百分表测头与丝杆端面接触

轴向推动丝杆，窜动量应控制在0.01mm以内

3. 平行度校正：

沿丝杆长度方向移动表座，检测与导轨的平行度

建议每300mm长度误差不超过0.015mm

三、常见问题解决方案

1. 跳动过大处理：检查支撑座同轴度，必要时使用垫片微调

2. 轴向间隙调整：通过预紧螺母或更换更高精度等级的丝杆解决

3. 异常噪音排查：打表过程中如发现局部阻力突变，需检查滚珠轨道是否损伤

四、专业建议

1. 建议使用HIWIN、THK等品牌高精度丝杆，确保基础质量

2. 打表完成后，应进行至少3次全行程复检

3. 精密设备建议每6个月复检一次丝杆精度

掌握正确的滚珠丝杆打表技术，可有效延长设备使用寿命，提高加工精度。对于高精度应用场合，建议由专业技术人员操作或使用激光干涉仪进行辅助检测。
