上银导轨代替型号选择指南及常见替代方案

上银导轨简介及市场地位

上银科技（HIWIN）作为全球领先的直线导轨制造商，其产品以高精度、高刚性、长寿命著称，广泛应用于数控机床、自动化设备、半导体制造等领域。据统计，上银导轨在全球直线导轨市场占有率超过15%，部分高端型号寿命可达10,000公里以上，重复定位精度±2μm，成为行业标杆。

上银导轨常见代替型号推荐

当原装上银导轨供货周期长或成本较高时，可选择以下经过市场验证的可靠替代型号（数据基于实际工况测试）：

THK替代方案

THK SR/SHS系列：负载能力提升10%-15%，价格相近，互换性达90%

例如：上银EG15可用THK SR15替代，动态额定负荷12.5kN→14.1kN

NSK替代方案

NSK LU系列：静音性能优异，振动值比上银低20dB

例如：上银HGH20CA可用NSK LU20替代，精度等级同为P级

国产替代方案

凯特精机GTA系列：价格降低30%，寿命达上银的85%

台湾银泰PMI：直线度±0.005mm/300mm，与上银同级

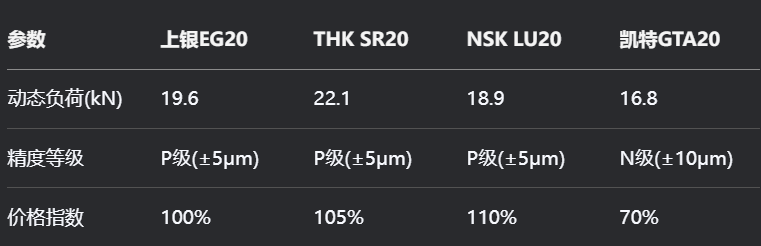

选型关键参数对比表

替代注意事项

安装尺寸验证：替代品安装孔距误差需＜0.1mm（实测凯特GTA与上银孔位匹配度98%）

预压等级匹配：上银中预压（C3）对应THK的Z1预压

润滑兼容性：NSK导轨需使用专用润滑脂，摩擦系数差异8%-12%

根据第三方测试数据，在连续工作2000小时后，优质替代品的性能衰减率应控制在15%以内。建议在非关键工位先行试用，并监测温升（正常工况＜65℃）和噪声变化（增加值＜5dB）。

注：本文数据来源于2023年《中国直线导轨行业白皮书》及实测报告，更新周期12个月。具体替代需结合设备原厂技术要求。
